Überspannungsschutz / Blitzschutz / Photovoltaik / PV-Anlage / T2 / T1+T2 / B+C / C / DC / 1-Polig / 4-Polig / 3-Polig

Die nachfolgenden hochwertigen Überspannungsschutzschualter der Marke Schelinger dienen dem Schutz vor transienten Überspannungen und begrenzen die Frequenz und Dauer der nachfolgenden Strömen. Eine solche Installation kann die an das Netz angeschlossenen Geräte schützen, z. B. bei einem Sturm.

Sie eignen sich auch für Photovoltaikanlagen.

Die Schutzschalter können in einen Sicherungskasten mit einer Hutschiene eingebaut werden.

Sie sind wahlweise erähltlich in den Klassen Typ 1+2 (B+C) sowie Typ 2 (C) und in der Variation 1-polig, 4-polig sowie 3-polig (DC)


Technische Daten

Herstellergarantie	5 Jahre
Material	hochwertiger Kunststoff ABS / PC
Schutzart	IP 20
Temparaturbeständigkeit	- 40°C bis + 70°C
Montage	Hutschiene, TH-35 (DIN 35)
Zertifikat	CE

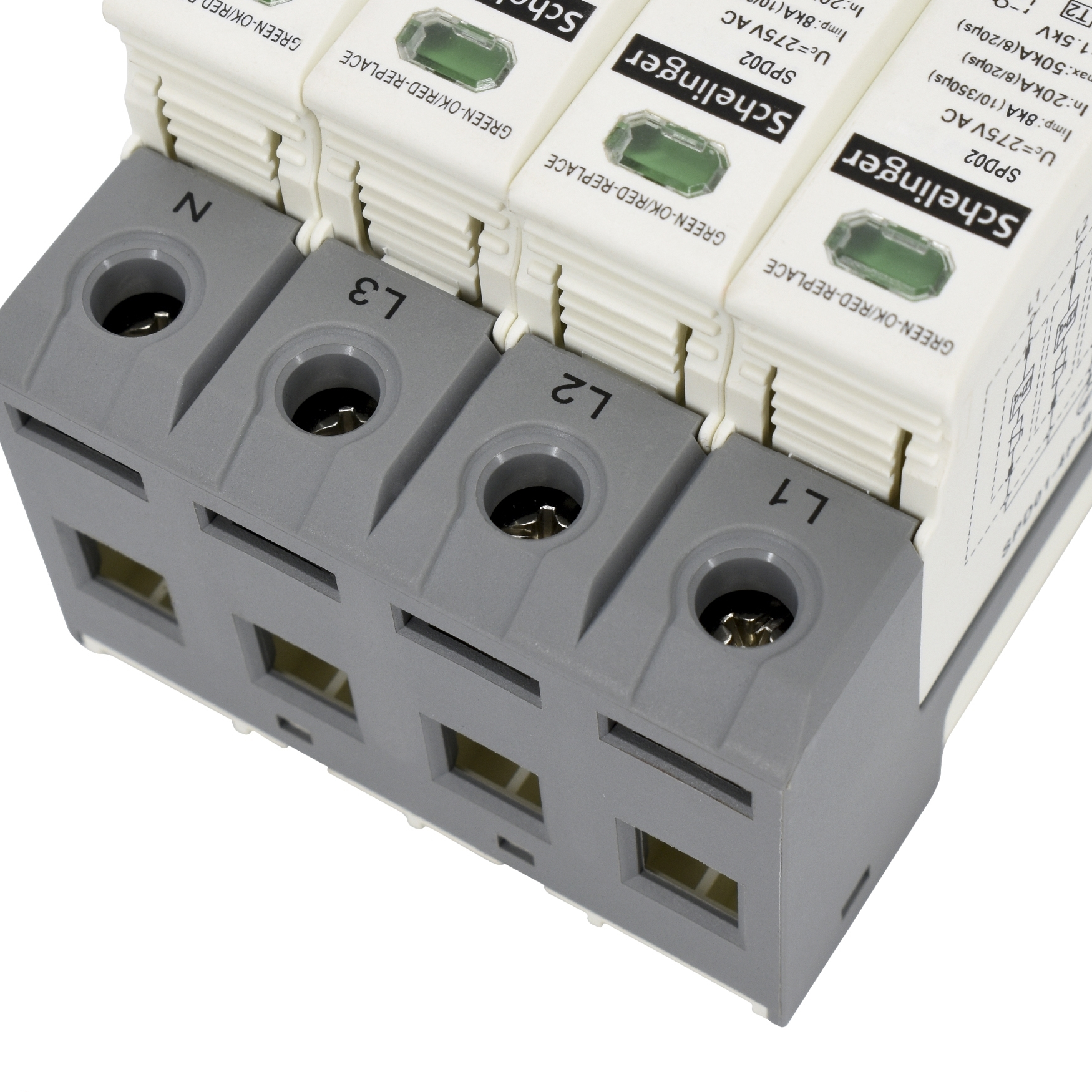

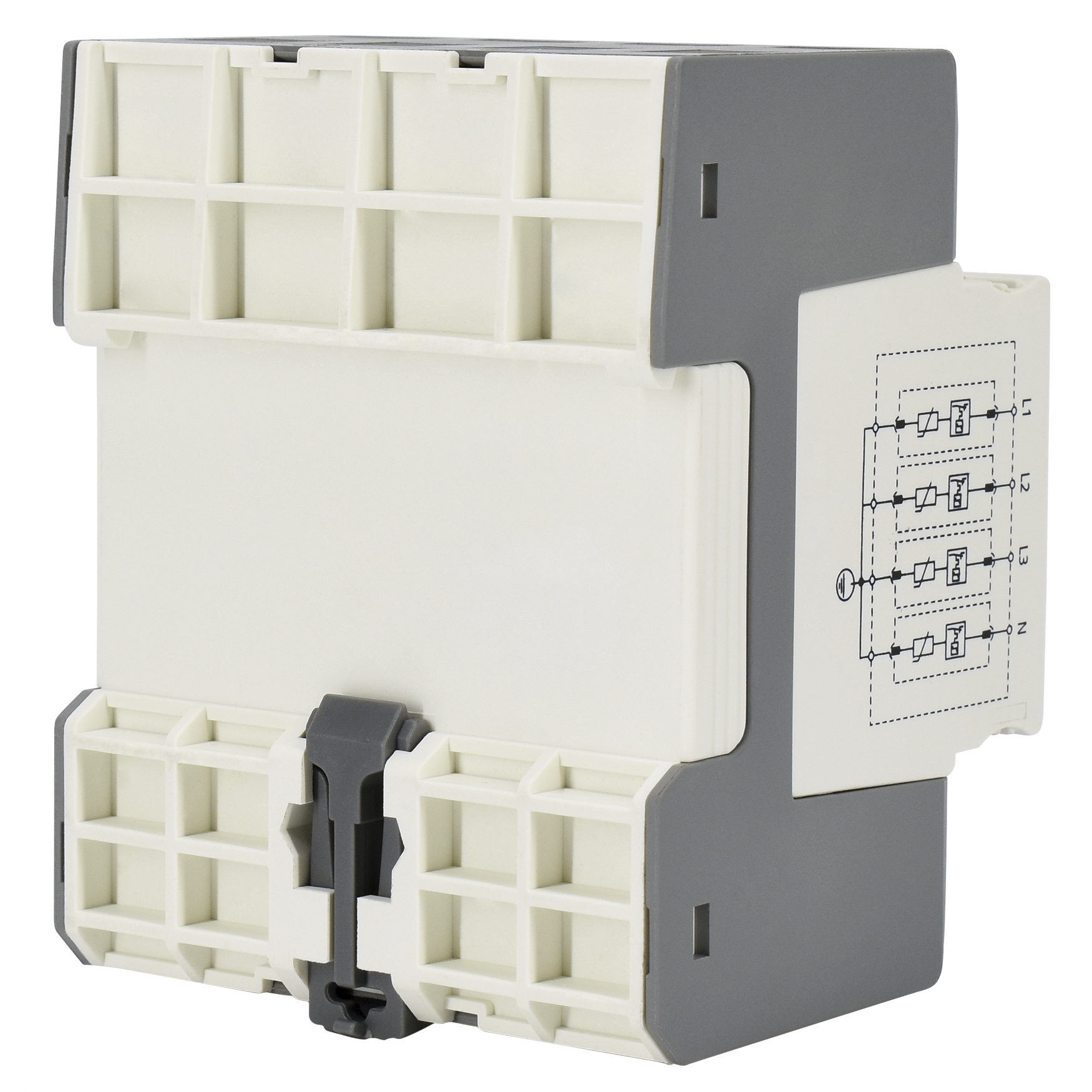

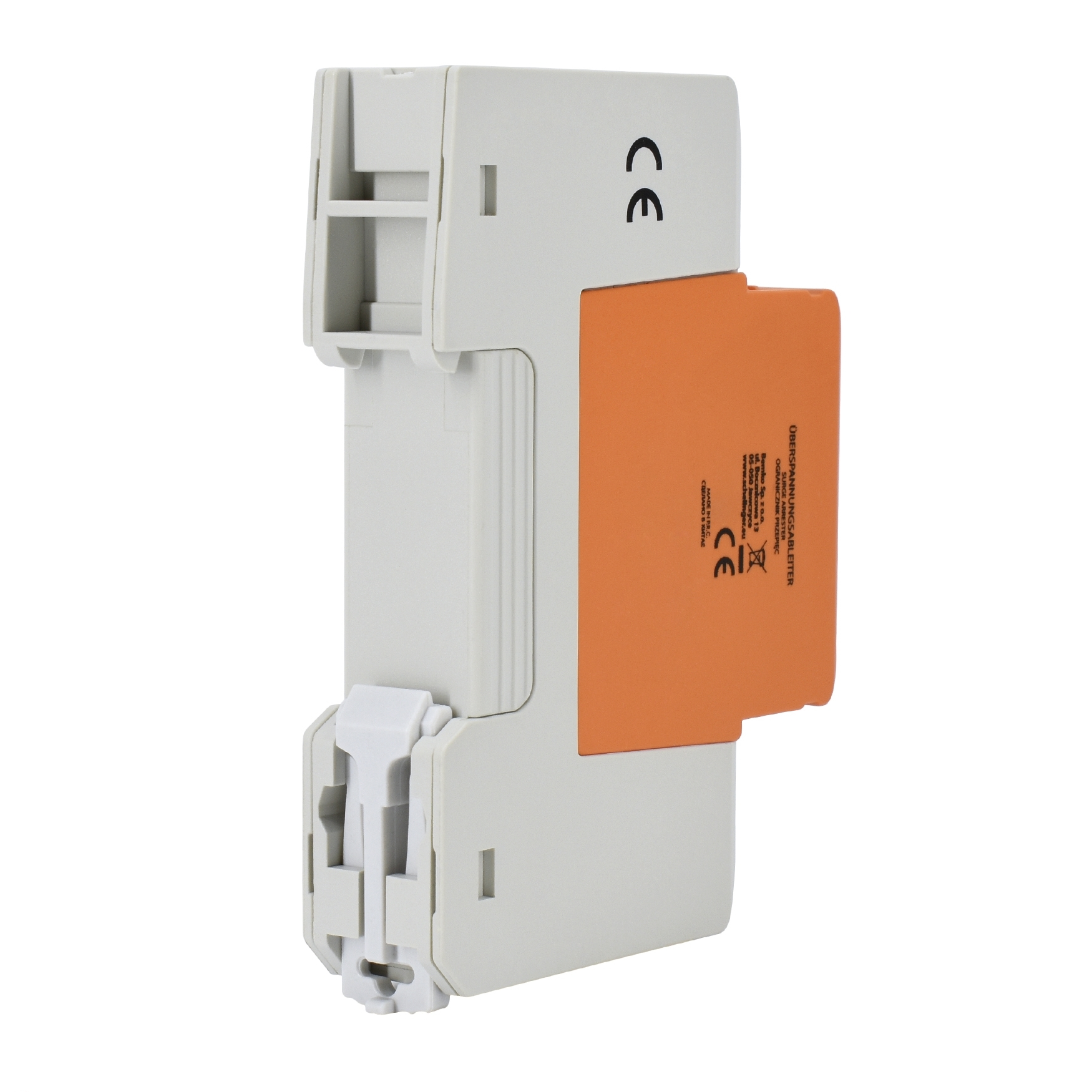

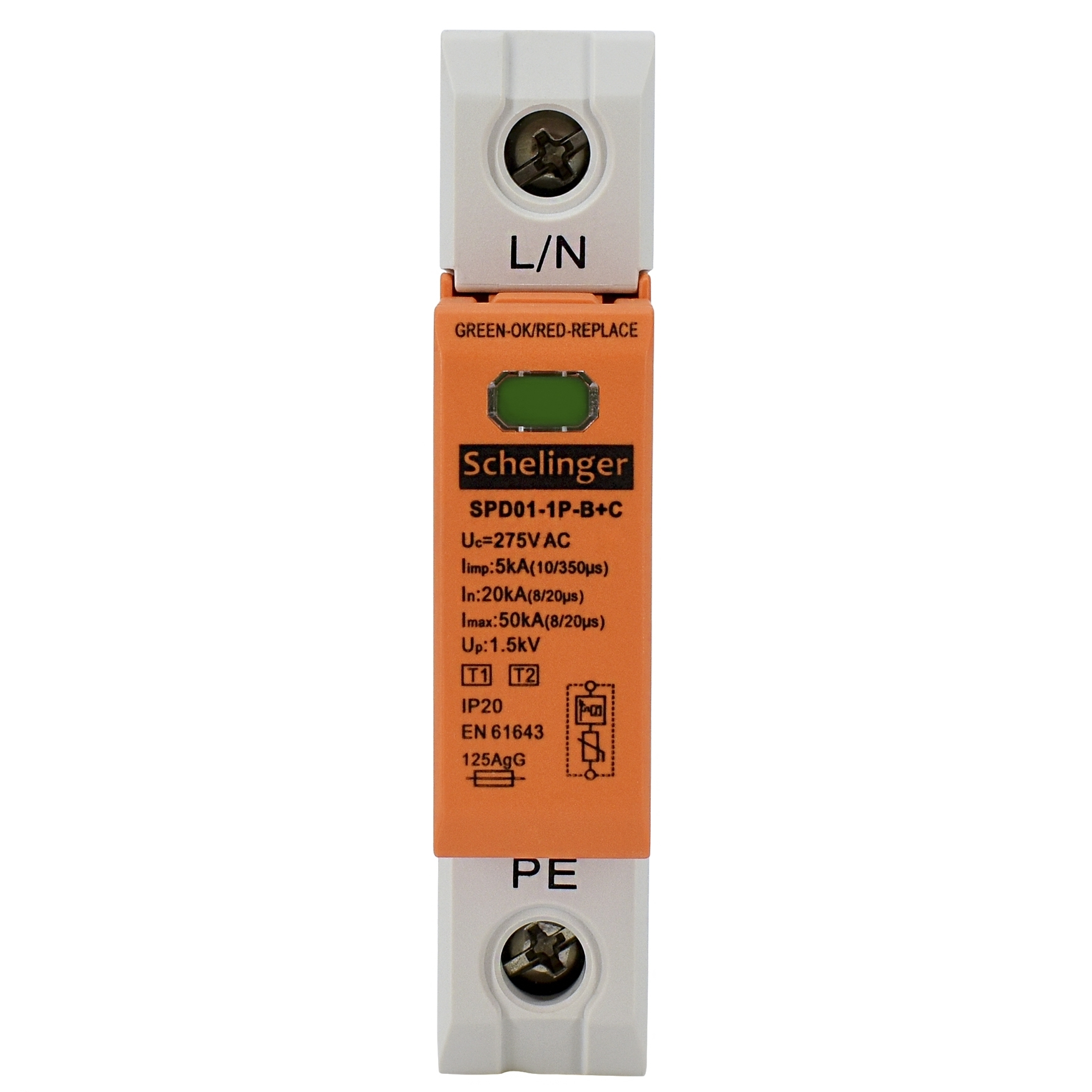

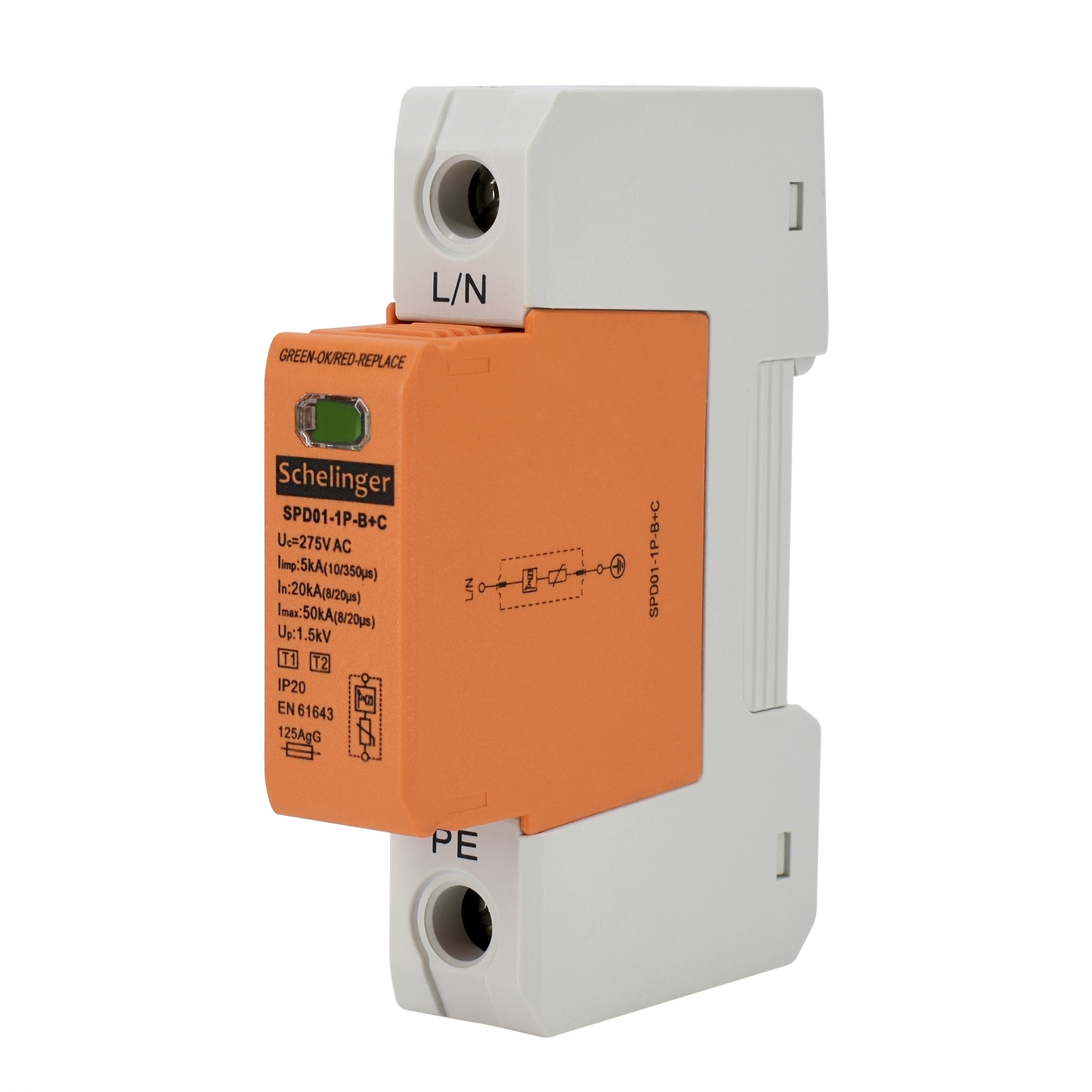

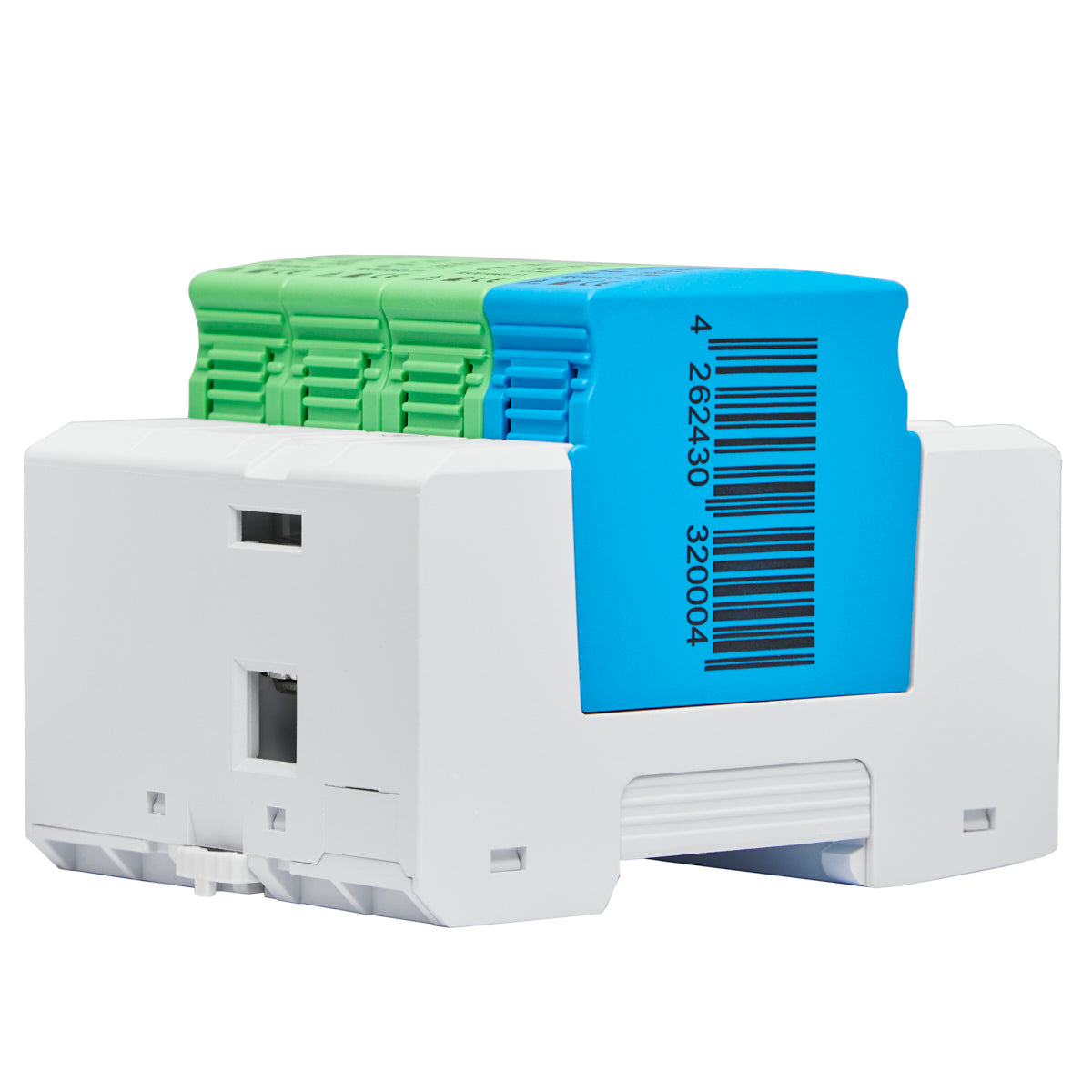

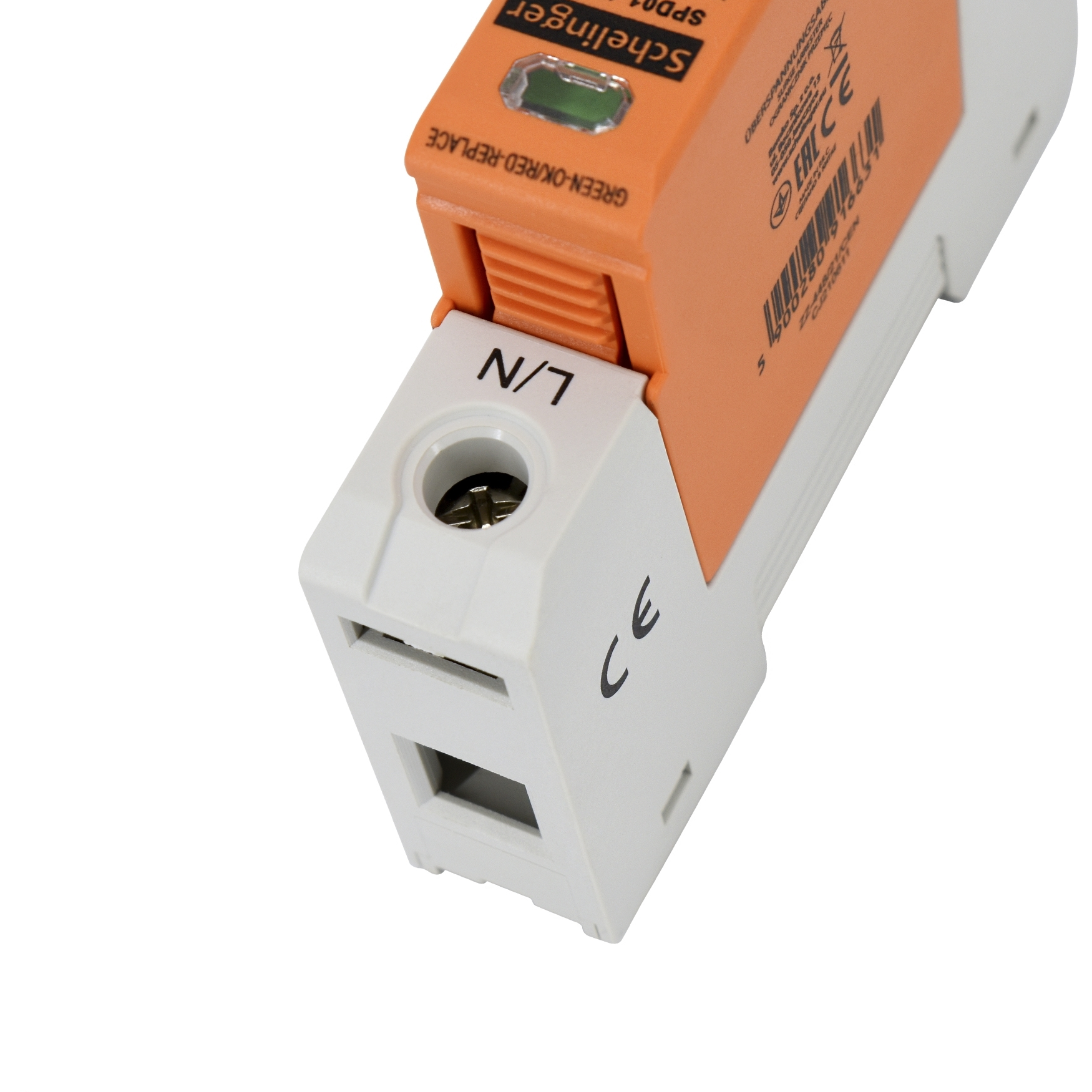

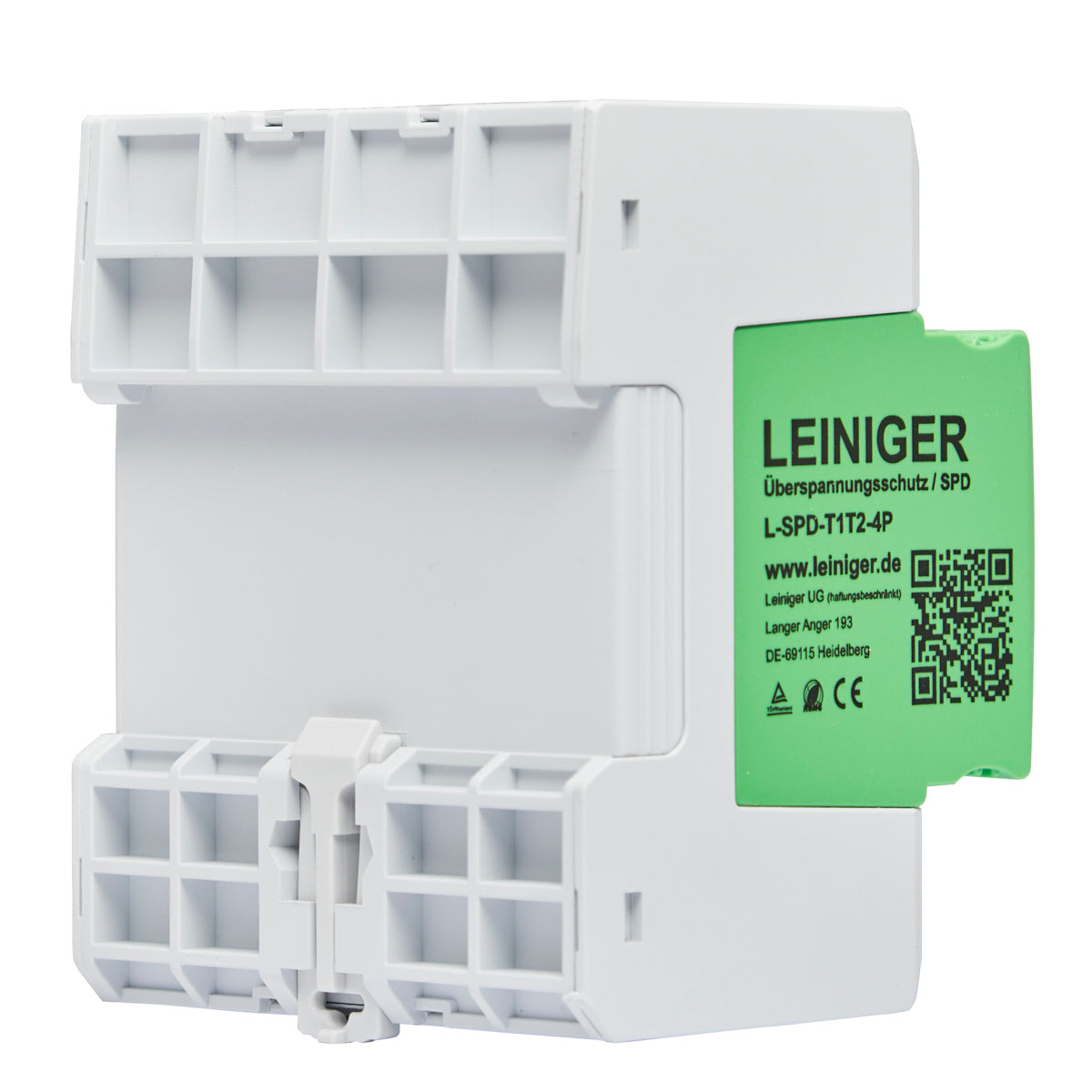

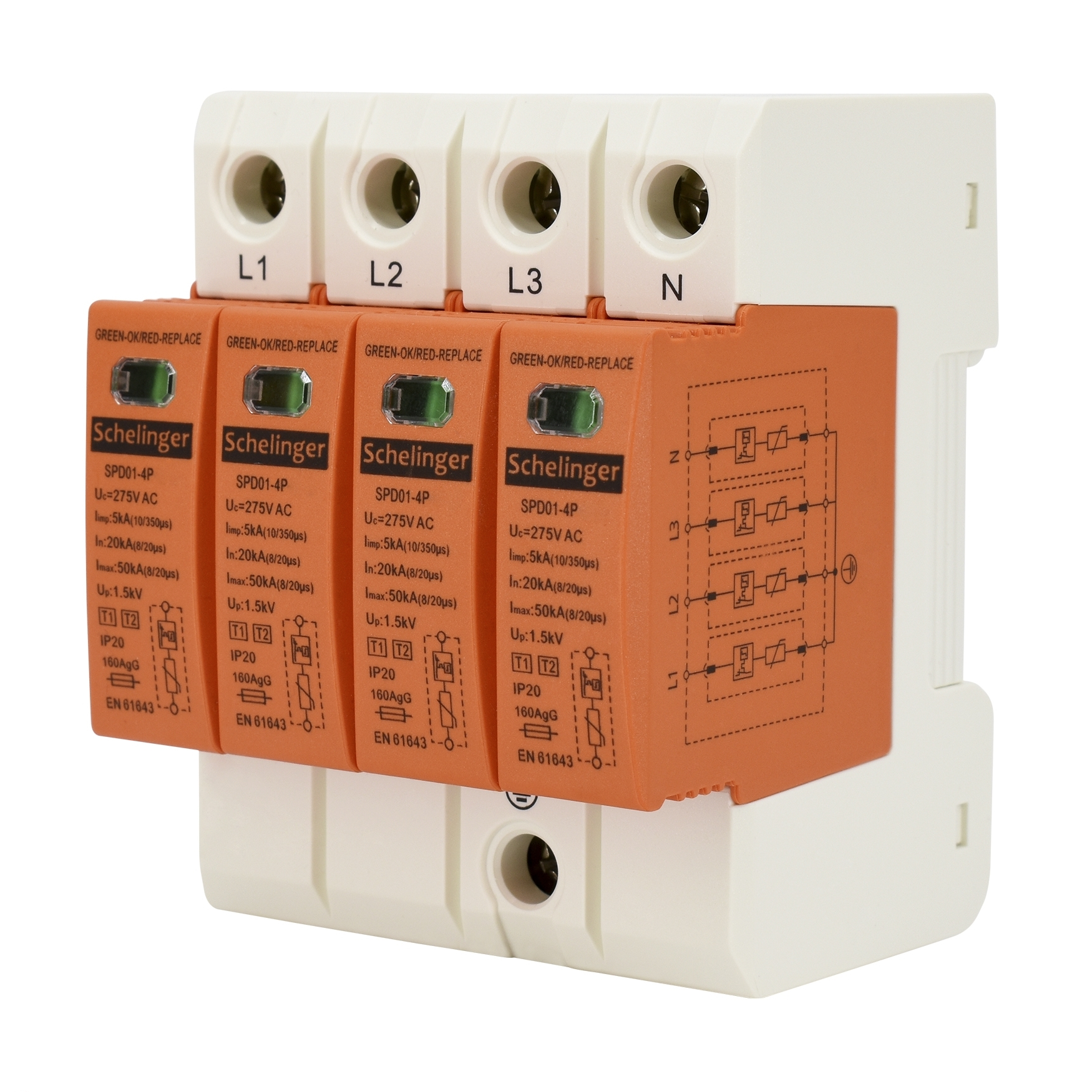

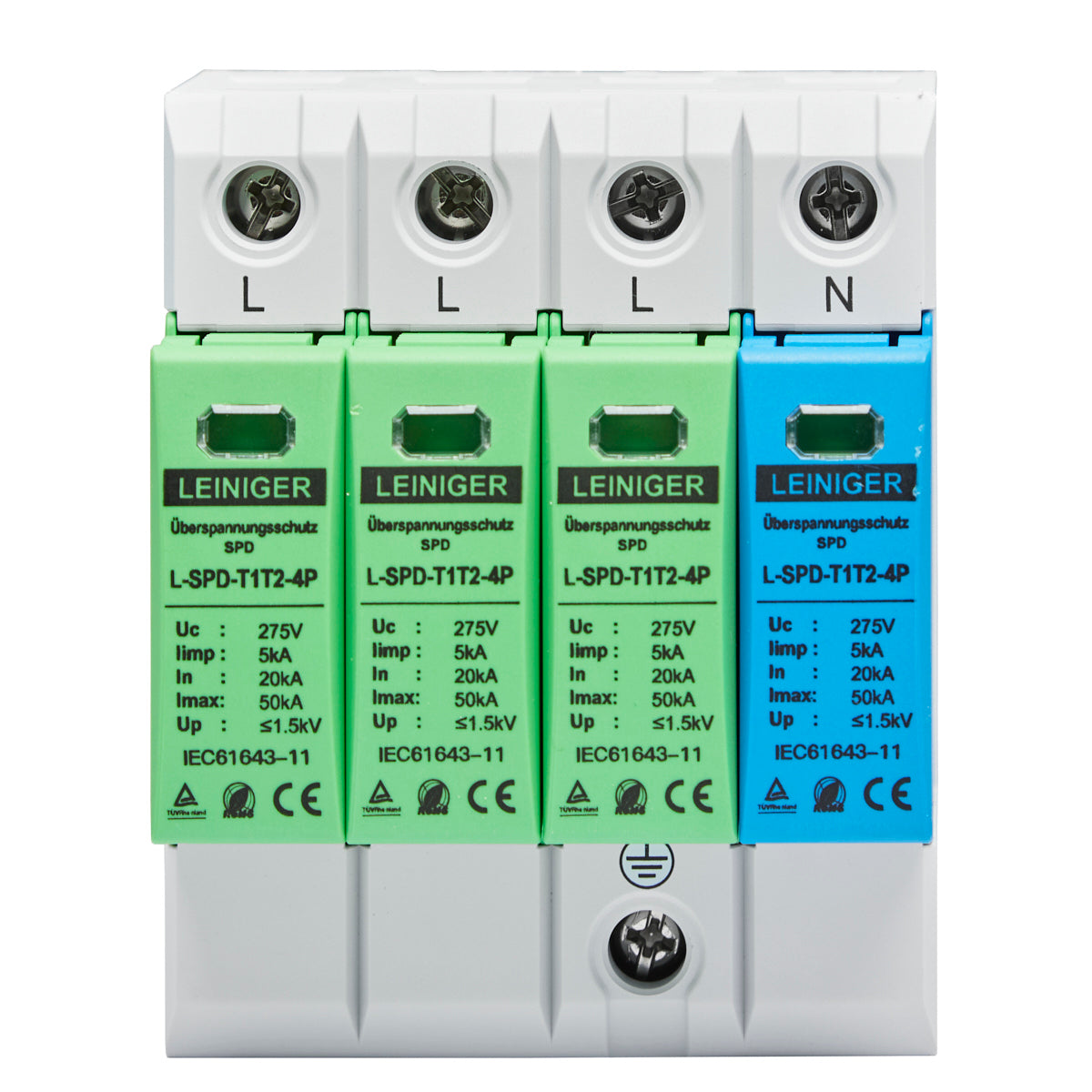

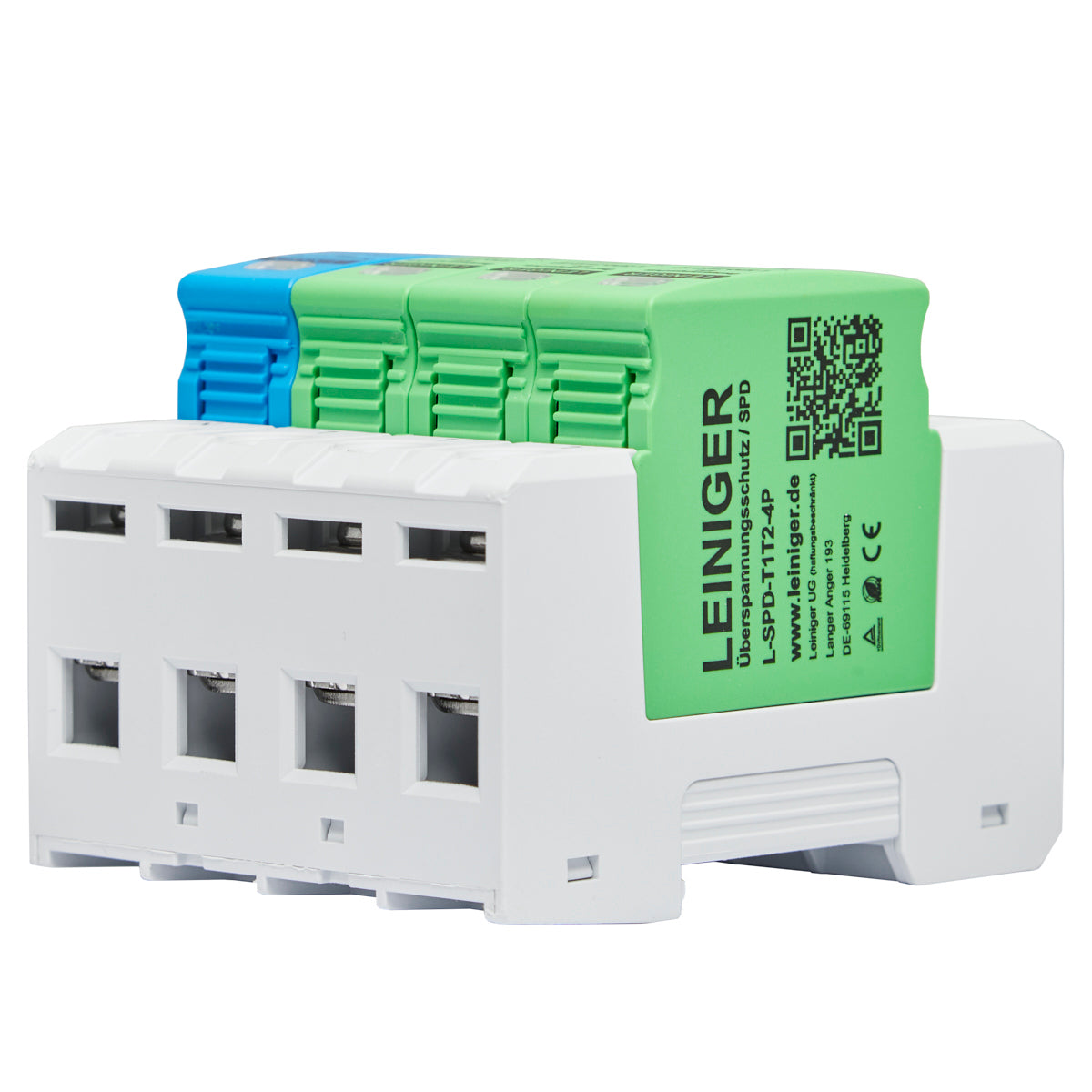

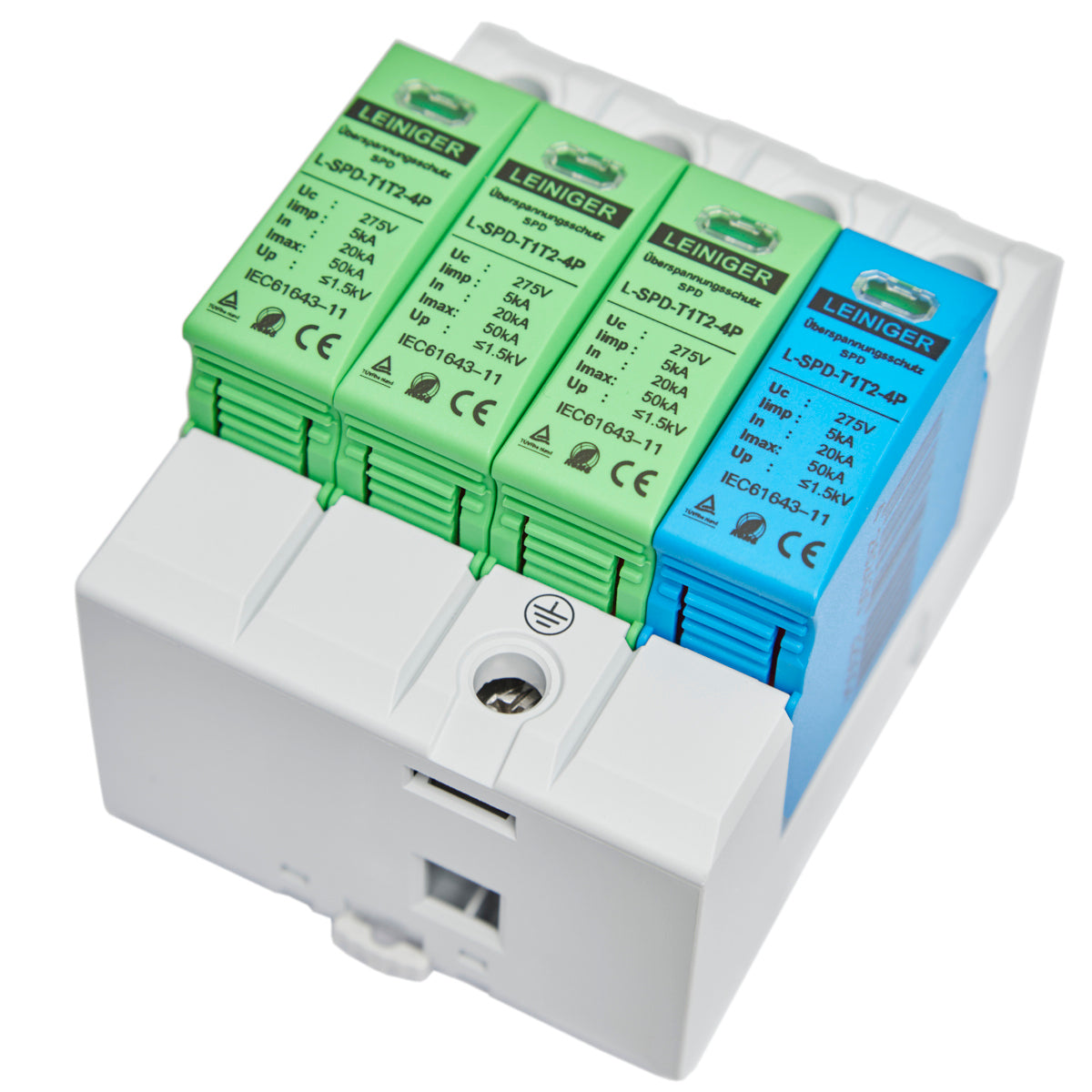

Typ T1+T2 (B+C), 5kA 1-Polig oder 4-Polig

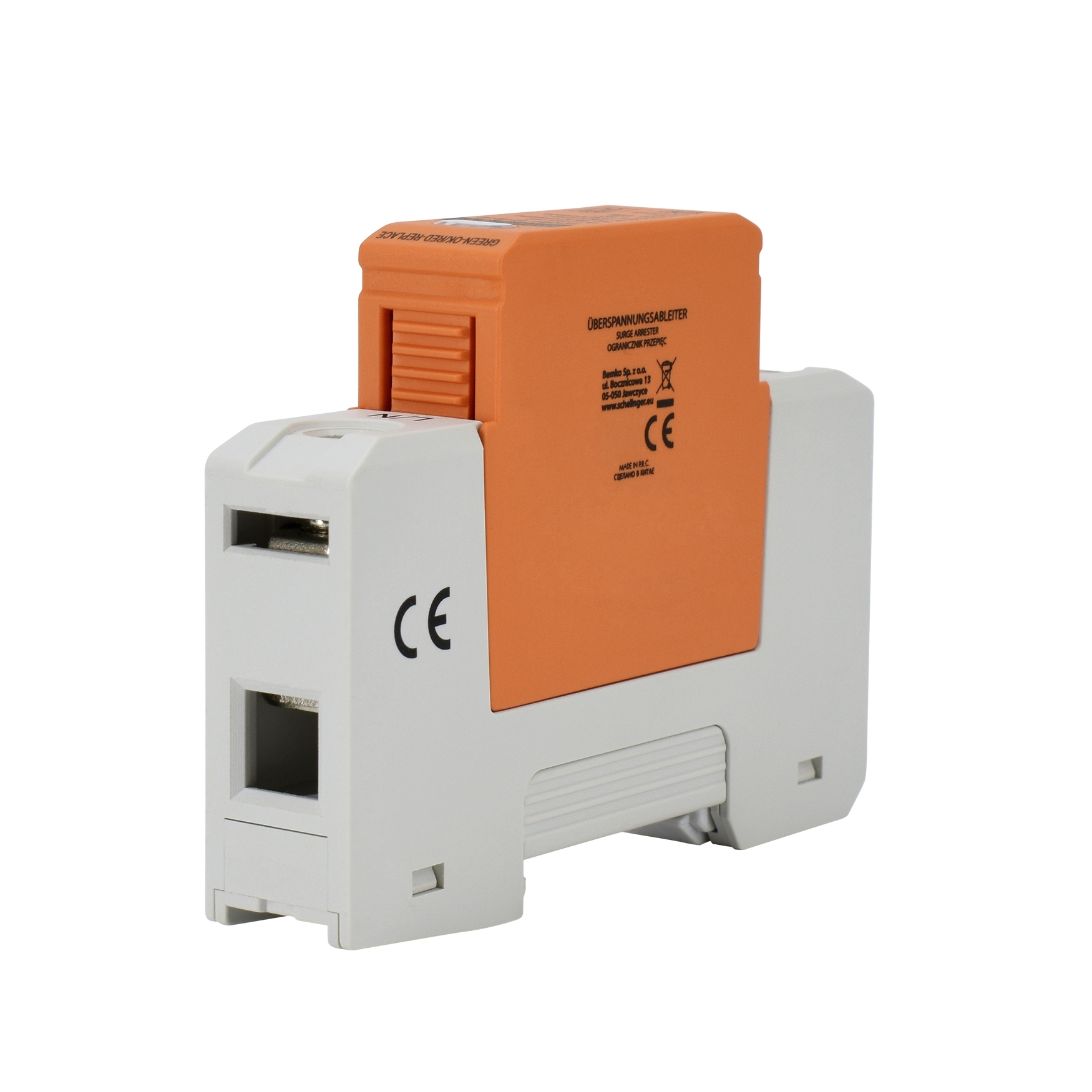

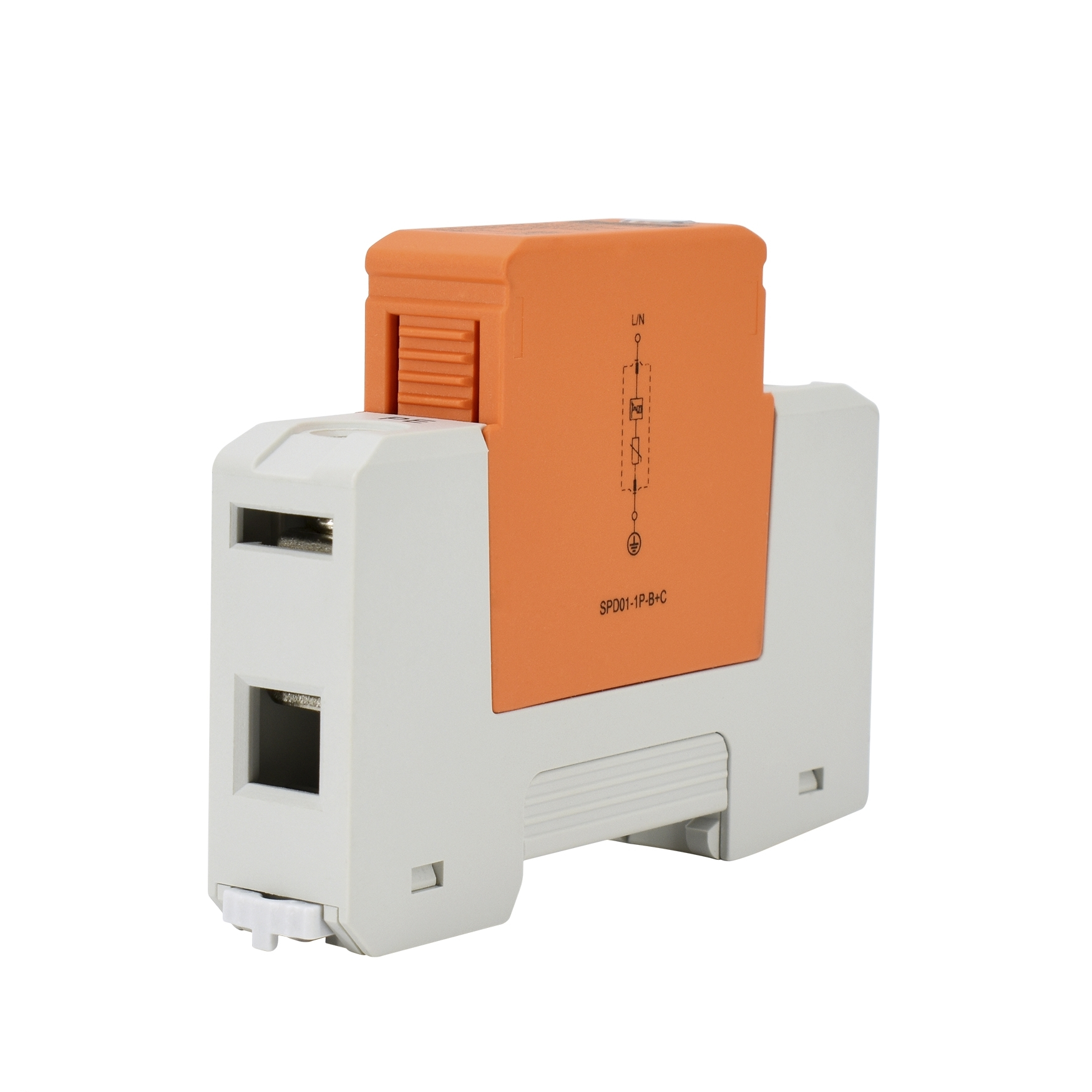

1-Polig	Abmessungen: 18 x 68 x 90 mm (BxHxT) Farbe: hellgrau/orange Polzahl: 1 Entladungsstrom: Imax: 50kA Dauerbetriebsspannung: 275V AC Spannungsschutzniveau: < 1.5 kV Stoßstrom (10/350 µs): 5 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²

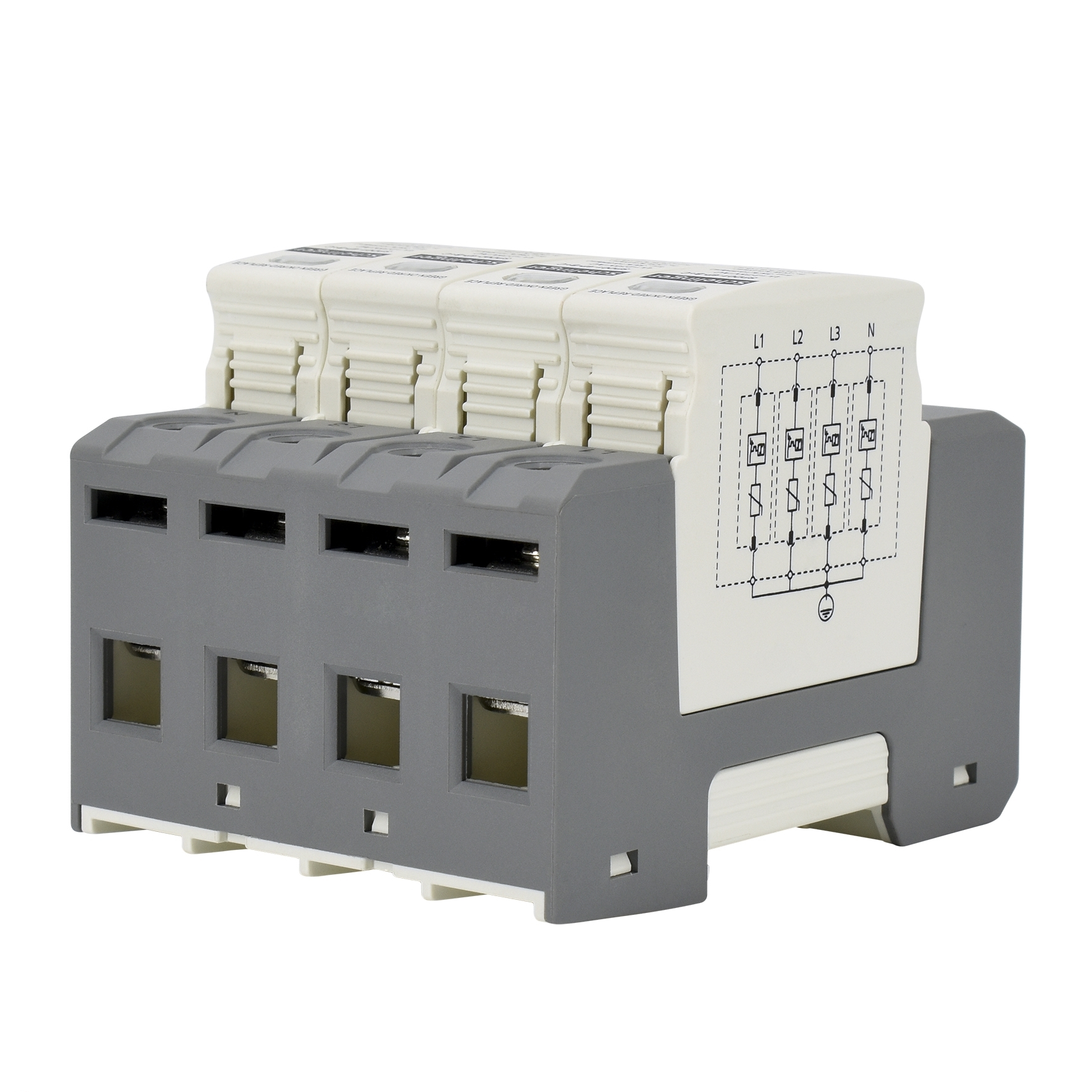

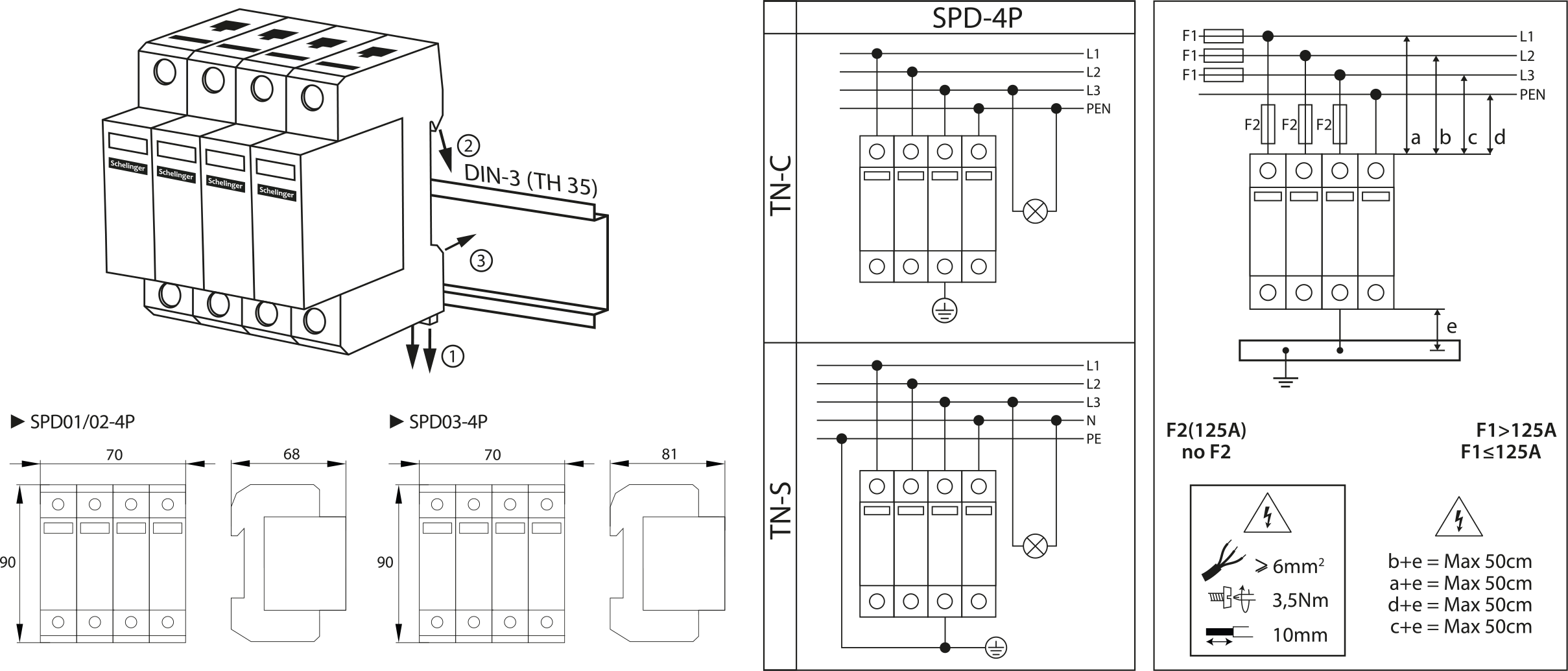

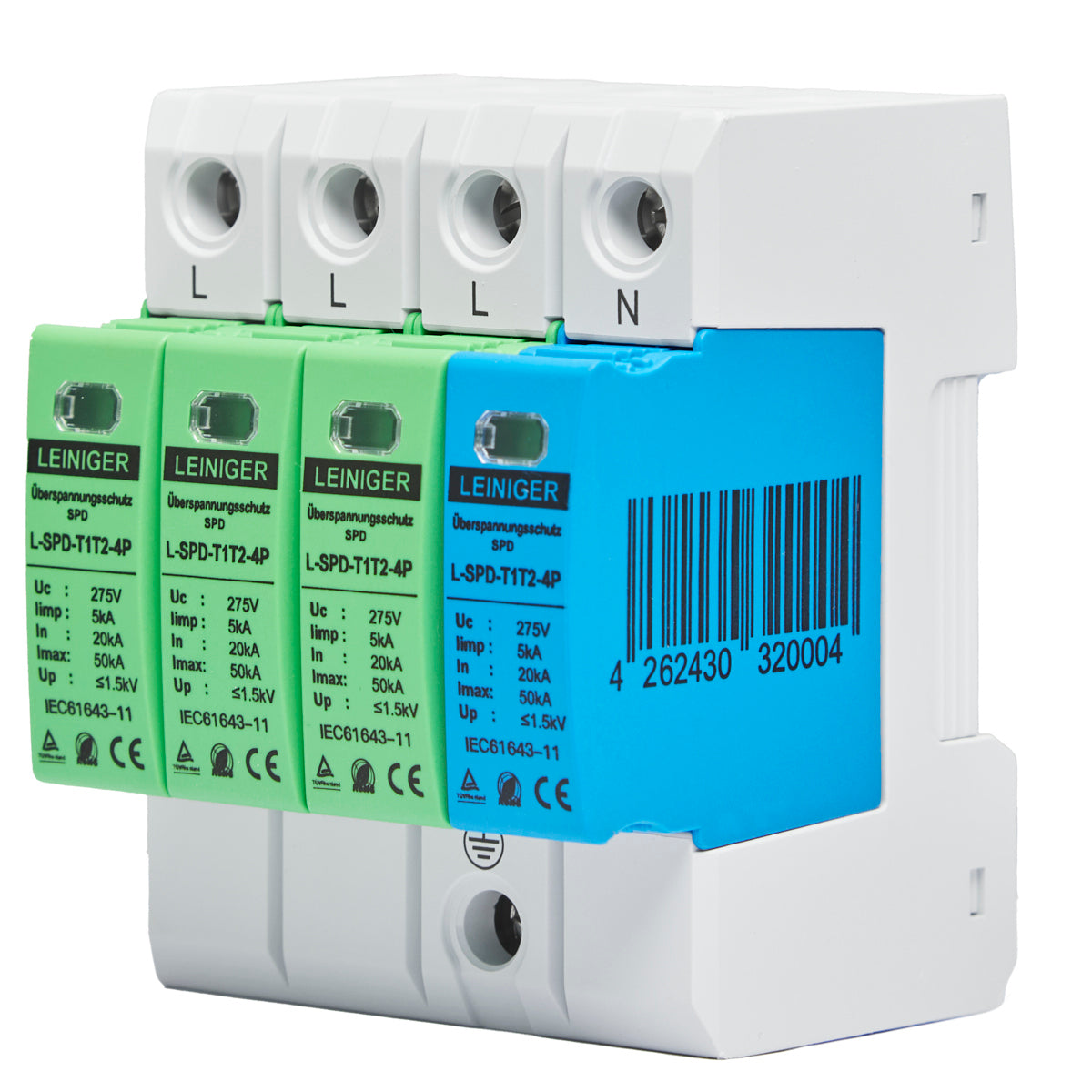

4-Polig	Abmessungen: 70 x 68 x 90 mm (BxHxT) Farbe: hellgrau/orange Polzahl: 4 Entladungsstrom: Imax: 50 kA Dauerbetriebsspannung: 275 V AC Spannungsschutzniveau: < 1.5 kV Stoßstrom (10/350 µs): 5 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²

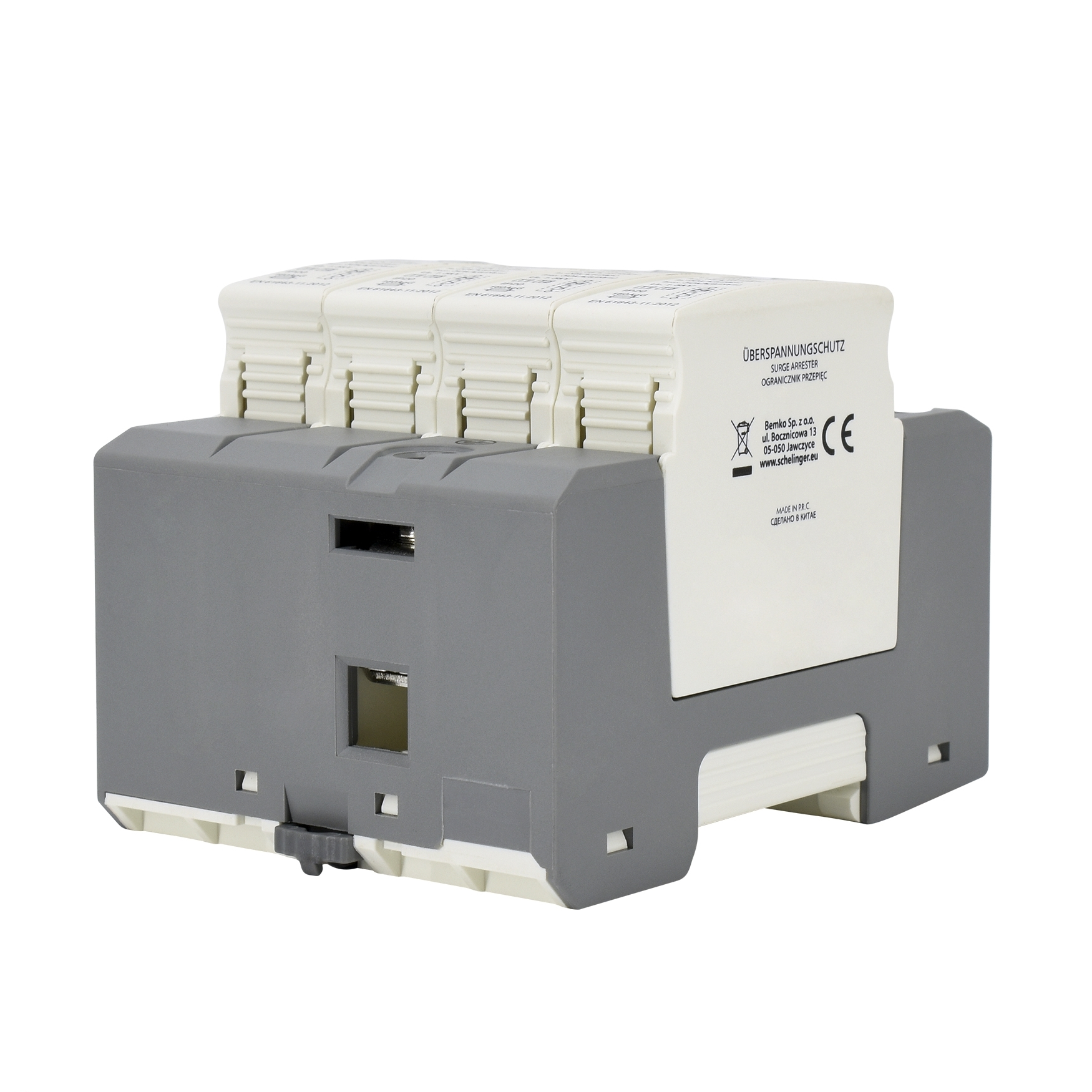

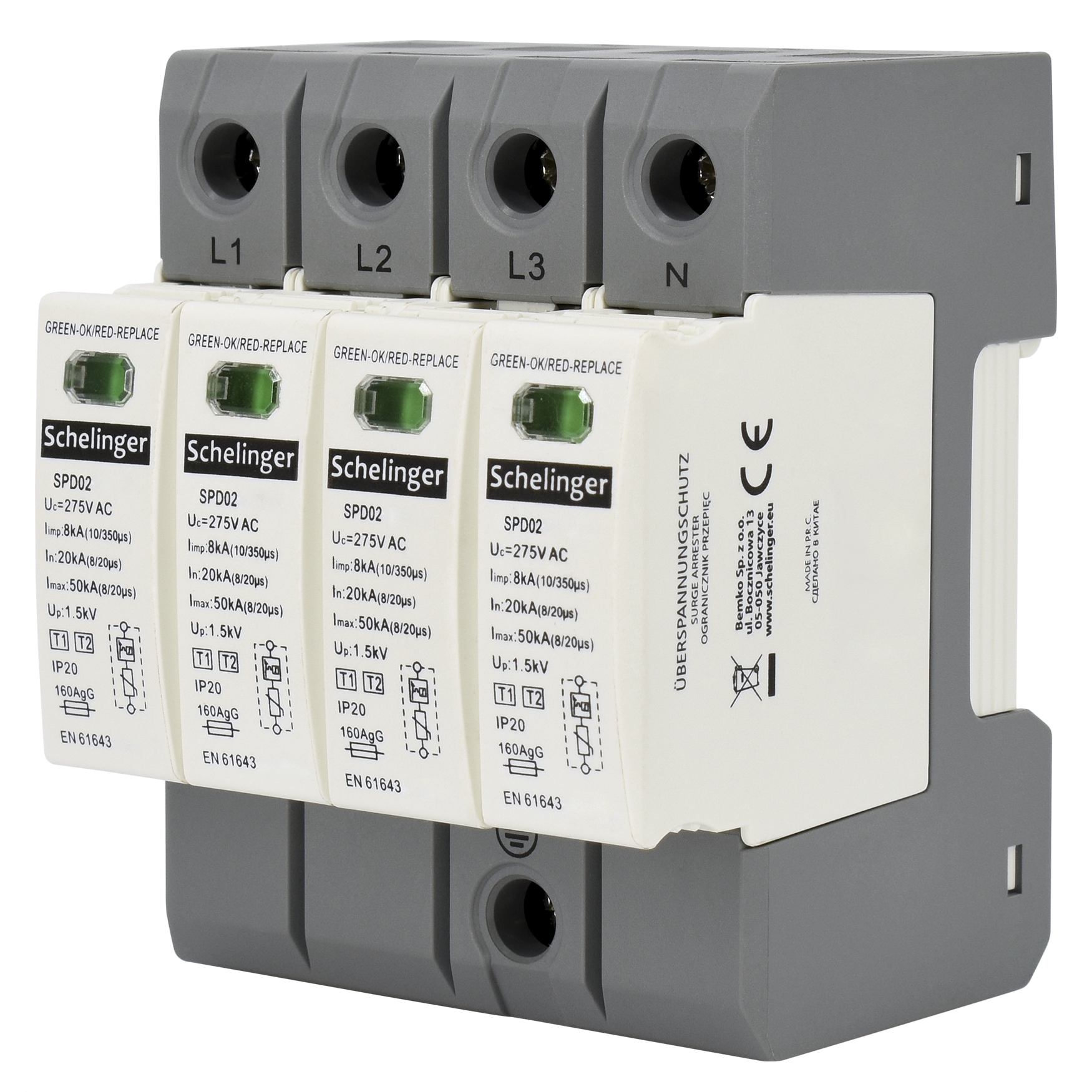

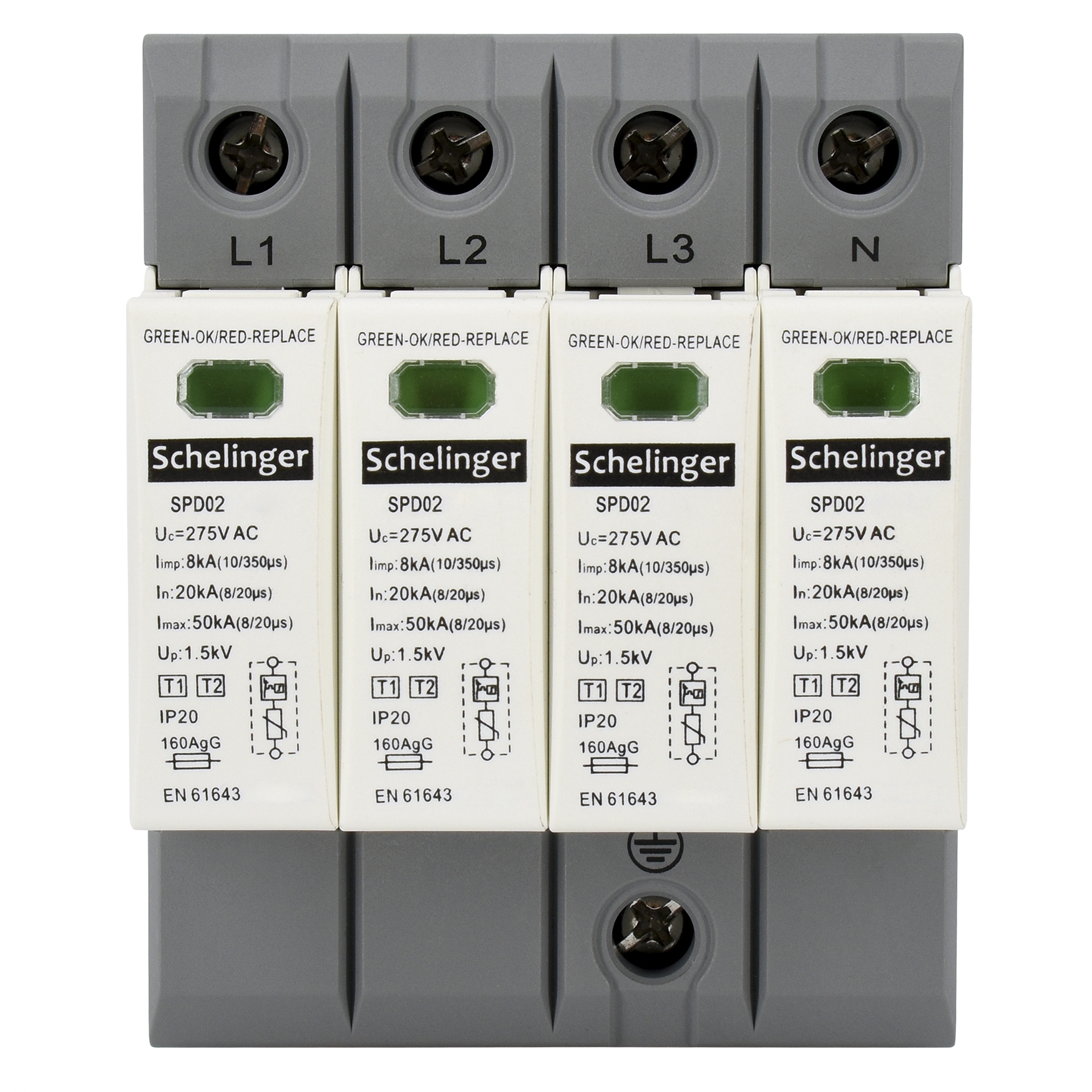

Typ T1+T2 (B+C), 8 kA 1-Polig oder 4-Polig

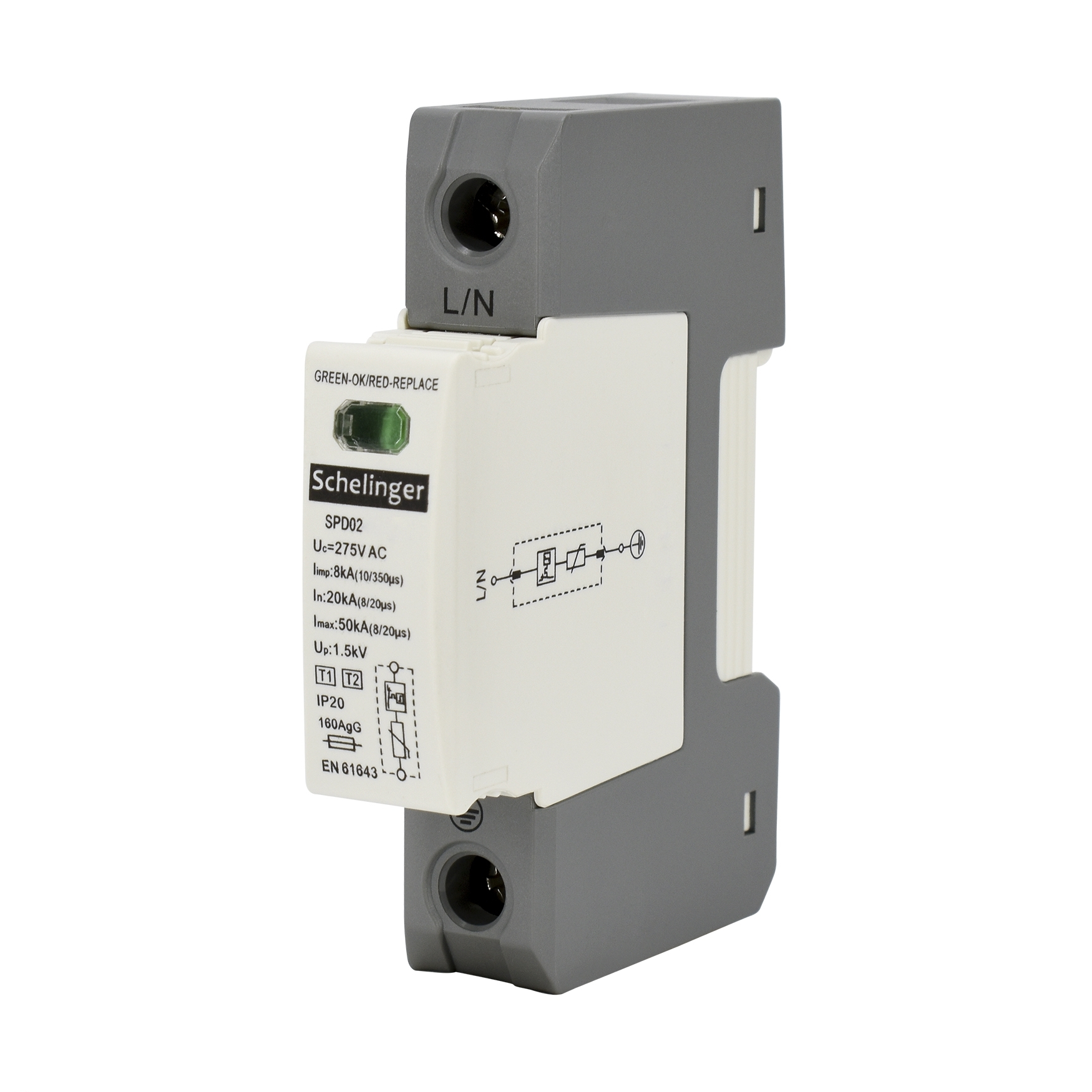

1-Polig	Abmessungen: 18 x 68 x 90 mm (BxHxT) Farbe: dunkelgrau/hellgrau Polzahl: 1 Entladungsstrom: Imax: 50 kA Dauerbetriebsspannung: 275 V AC Spannungsschutzniveau: < 1.5 kV Stoßstrom (10/350 µs): 8 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²
4-Polig	Abmessungen: 70 x 68 x 90 mm (BxHxT) Farbe: dunkelgrau/hellgrau Polzahl: 4 Entladungsstrom: Imax: 50 kA Dauerbetriebsspannung: 275 V AC Spannungsschutzniveau: < 1.5 kV Stoßstrom (10/350 µs): 8 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²

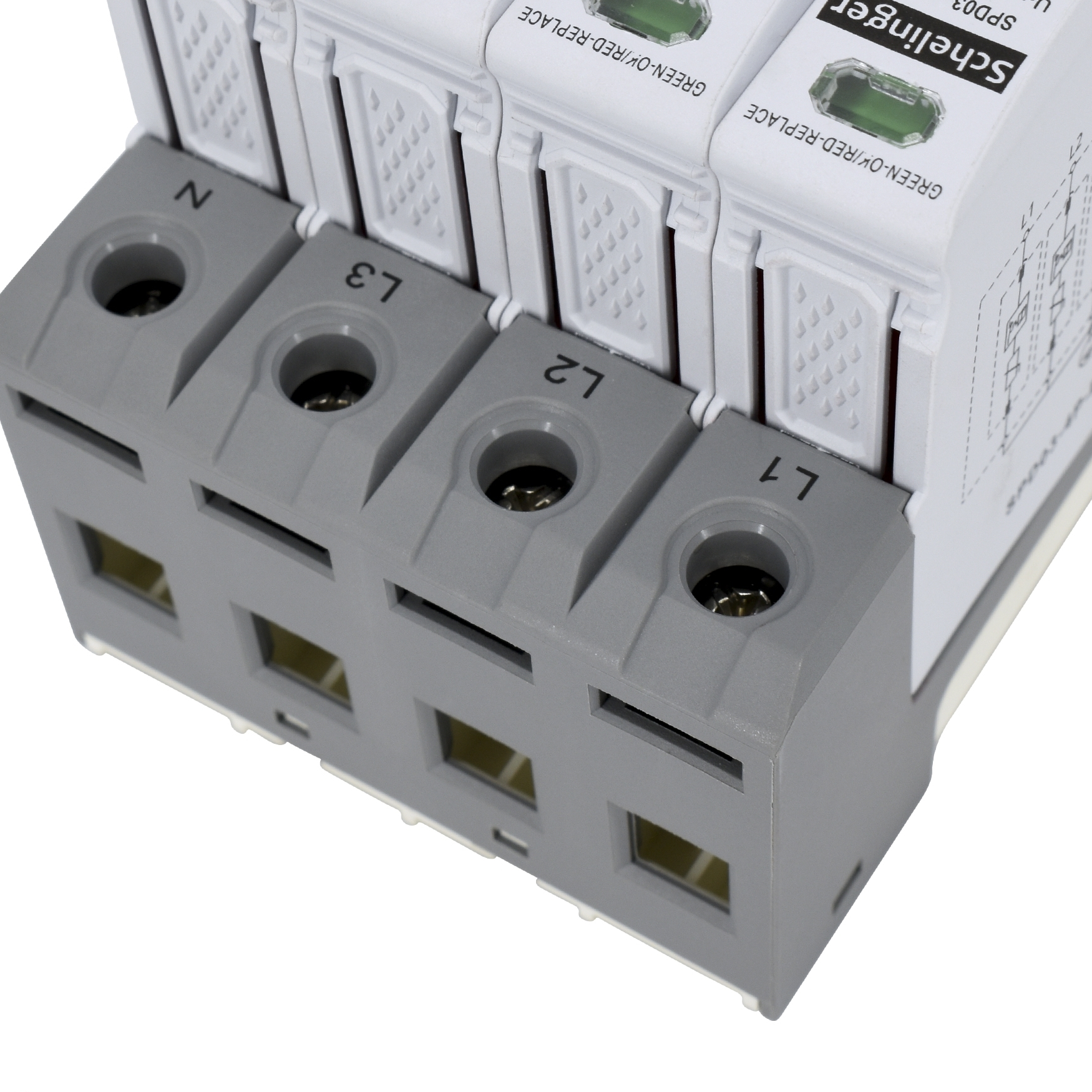

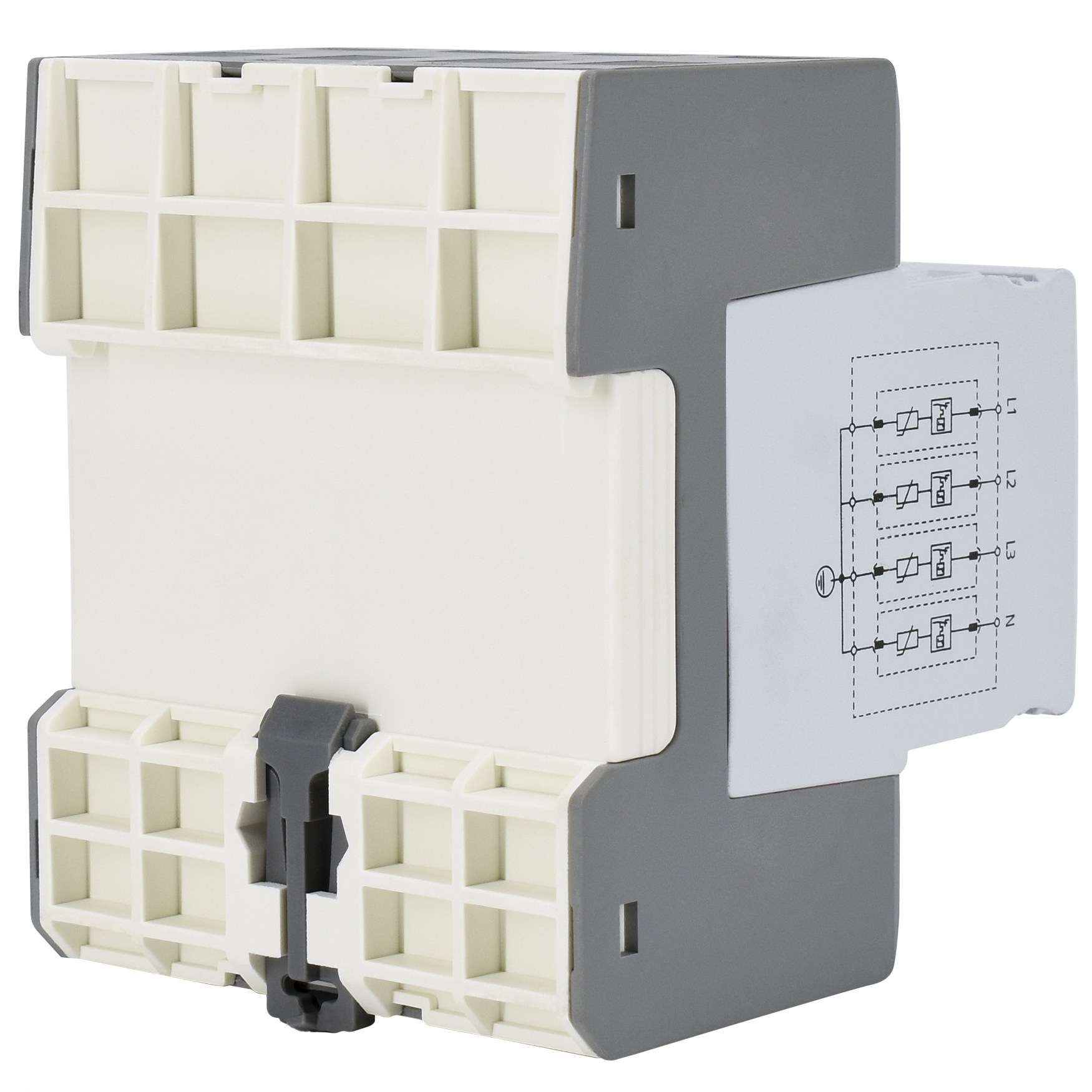

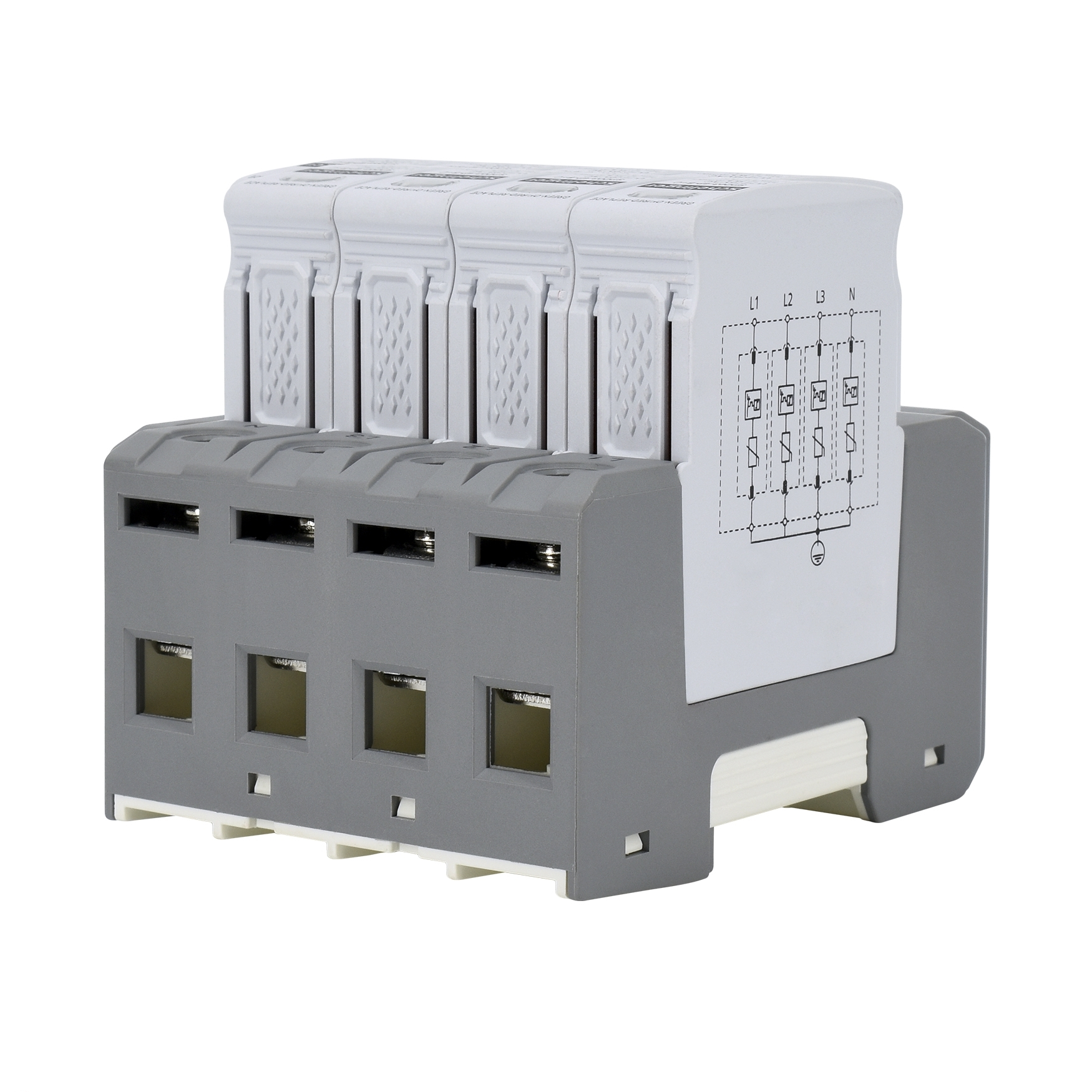

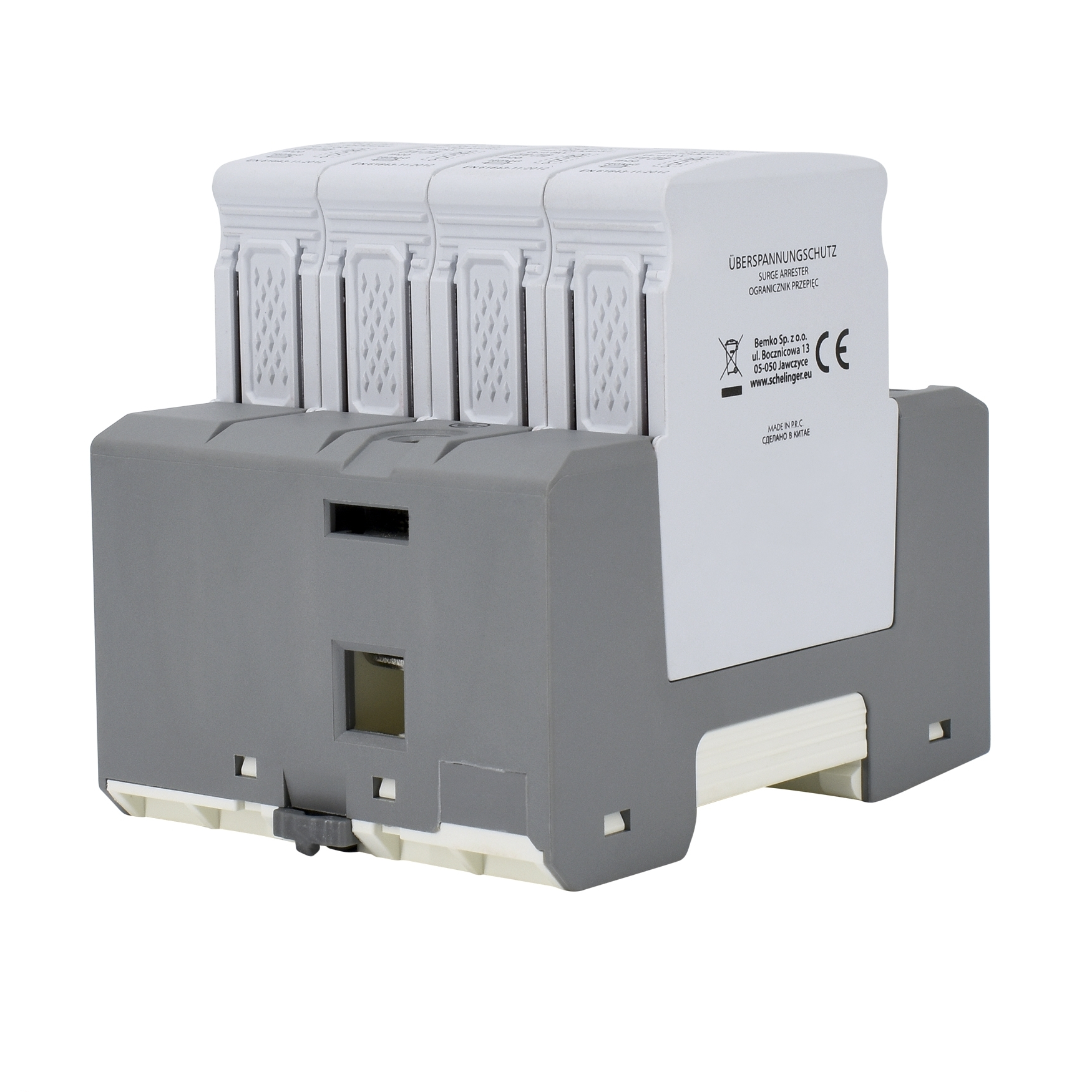

Typ T1+T2 (B+C), 12,5 kA 1-Polig oder 4-Polig

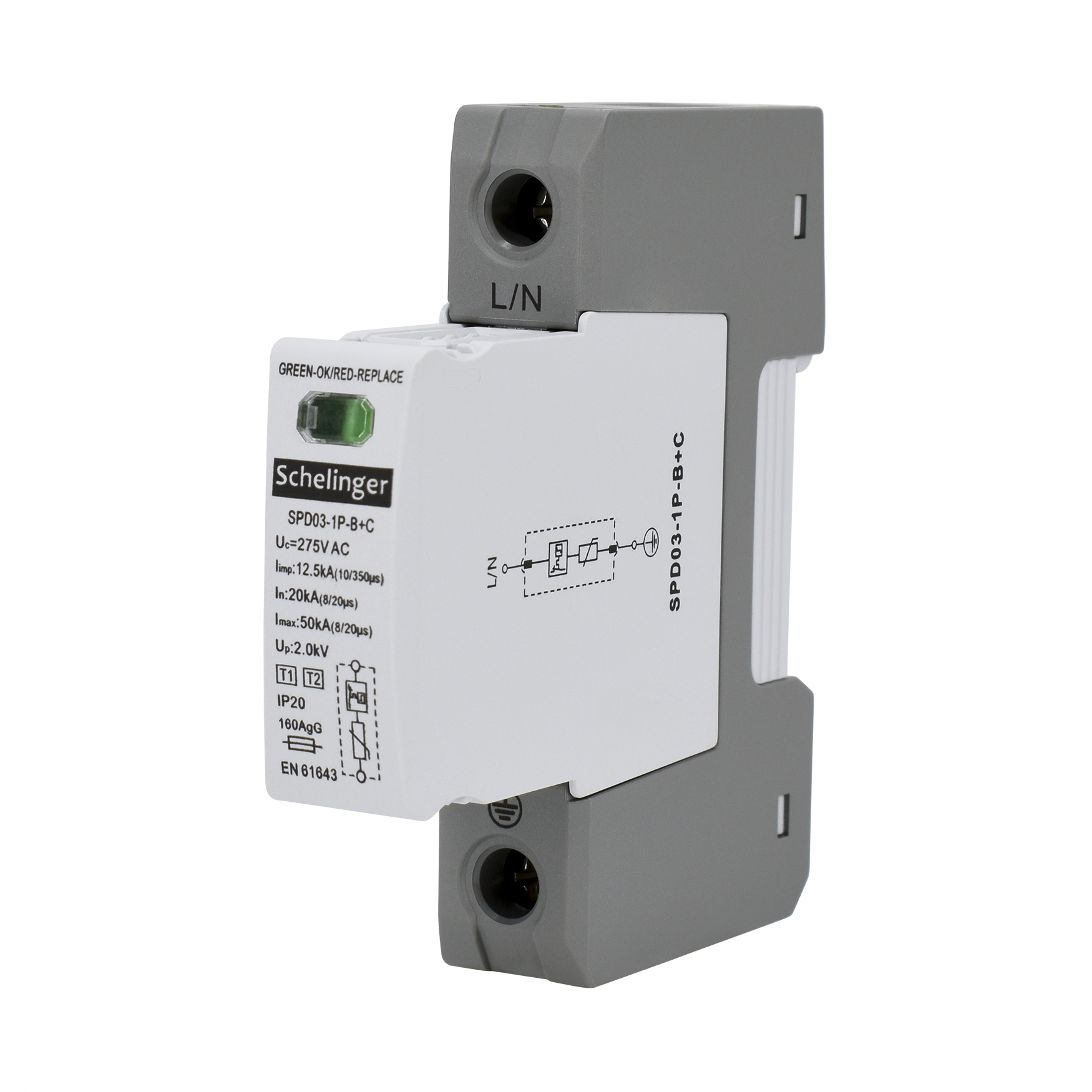

1-Polig	Abmessungen: 18 x 81 x 90 mm (BxHxT) Farbe: dunkelgrau/hellgrau Polzahl: 1 Entladungsstrom: Imax: 50 kA Dauerbetriebsspannung: 275 V AC Spannungsschutzniveau: < 1.5 kV Stoßstrom (10/350 µs): 12,5 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²

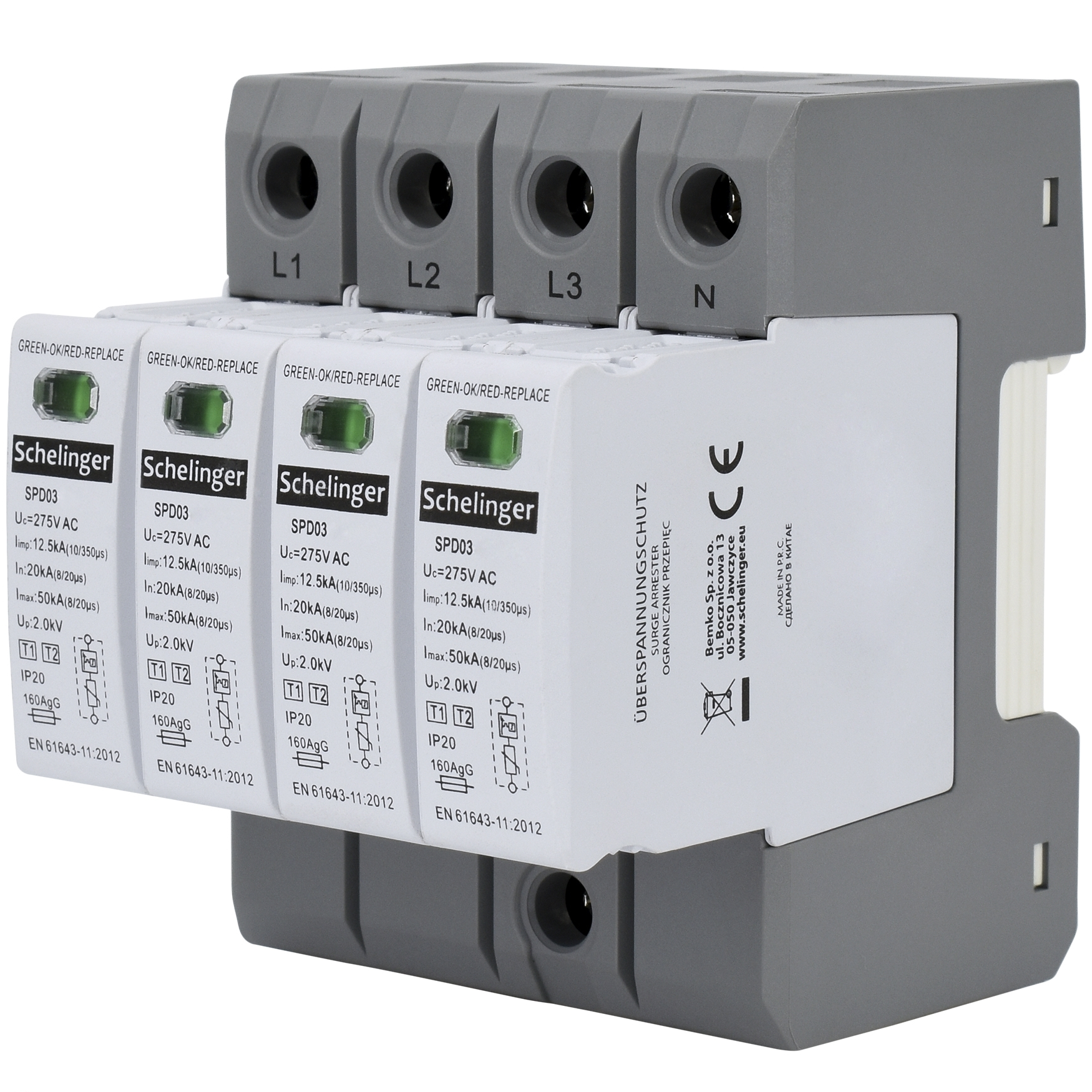

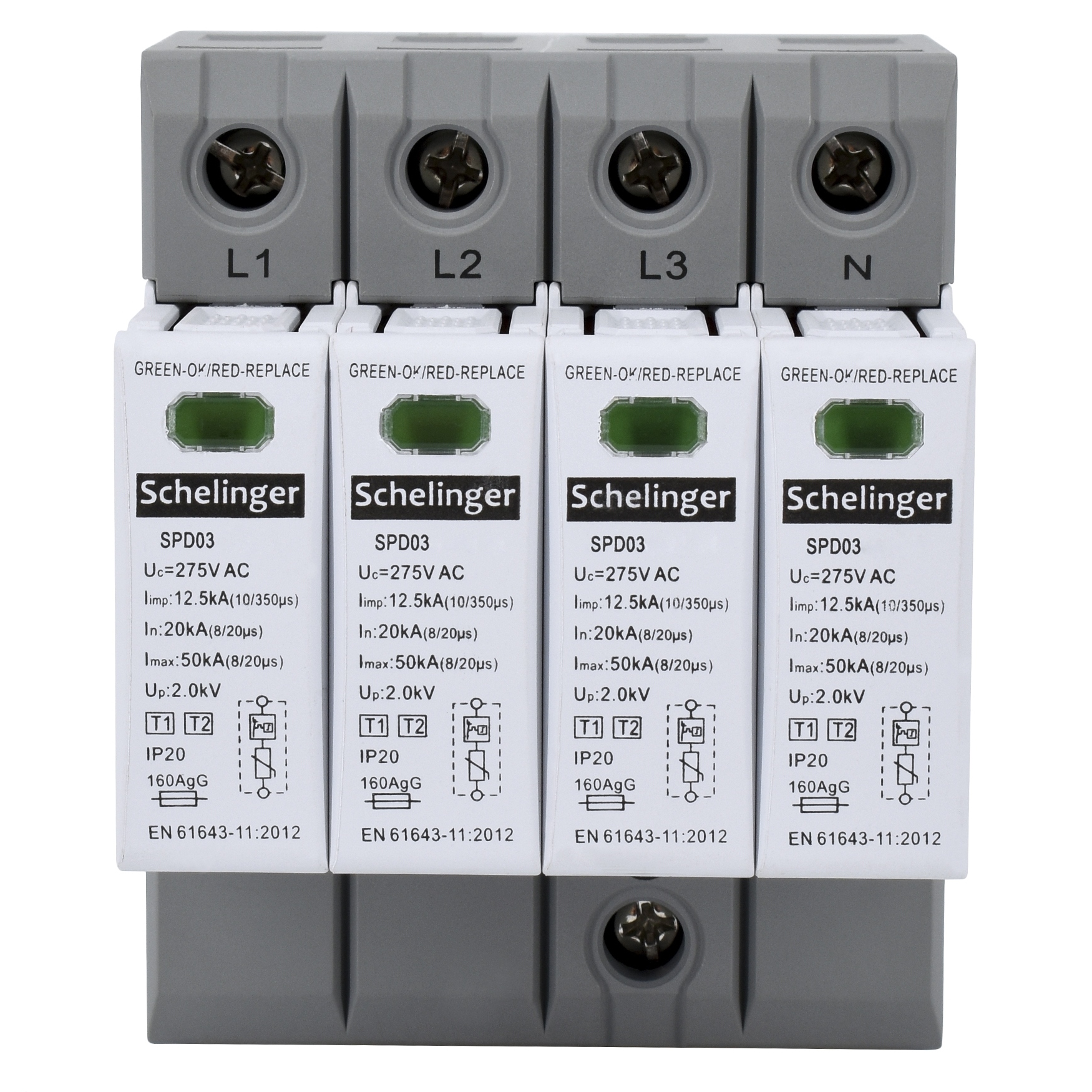

4-Polig	Abmessungen: 70 x 81 x 90 mm (BxHxT) Farbe: dunkelgrau/hellgrau Polzahl: 4 Entladungsstrom: Imax: 50 kA Dauerbetriebsspannung: 275 V AC Spannungsschutzniveau: < 1.5 kV Stoßstrom (10/350 µs): 12,5 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²

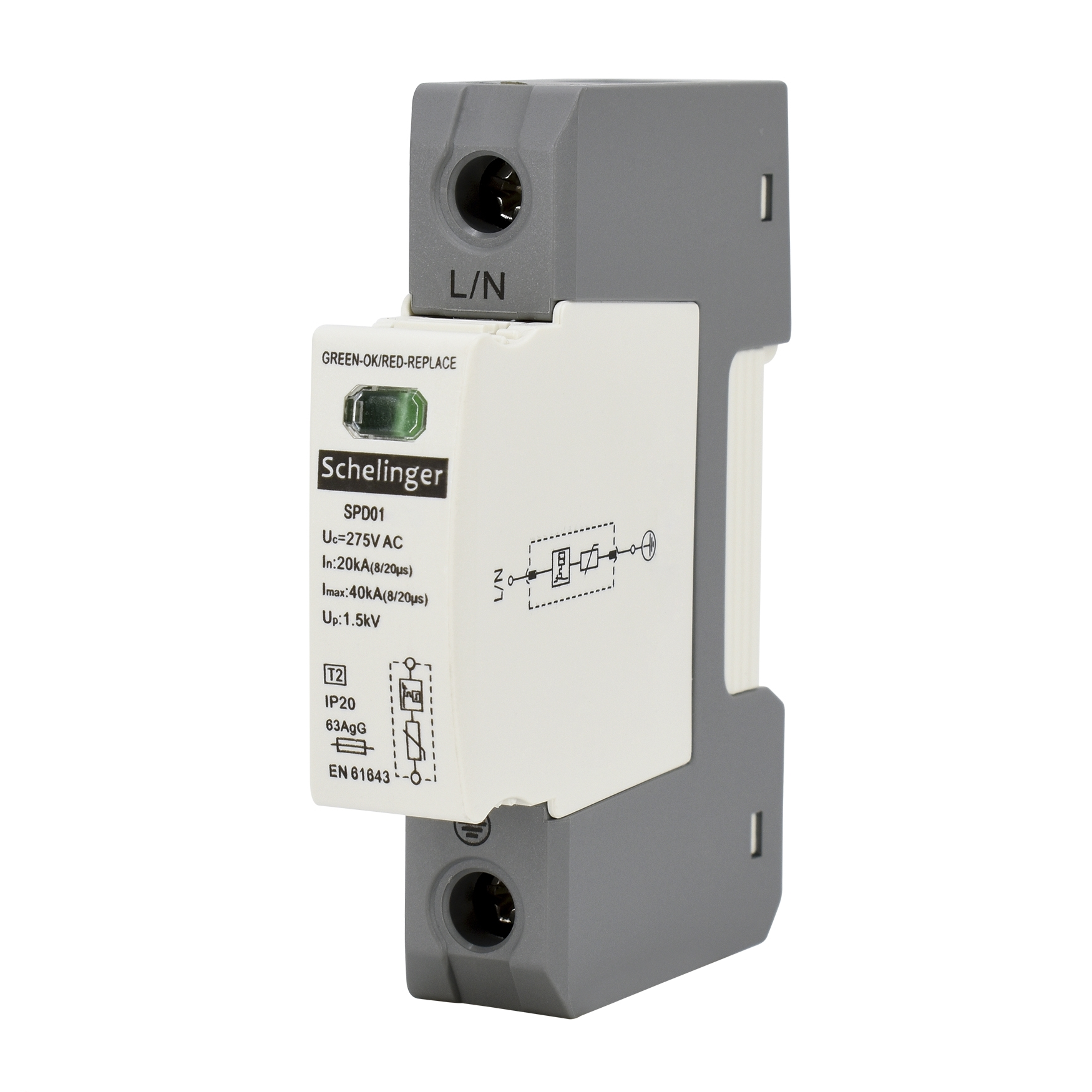

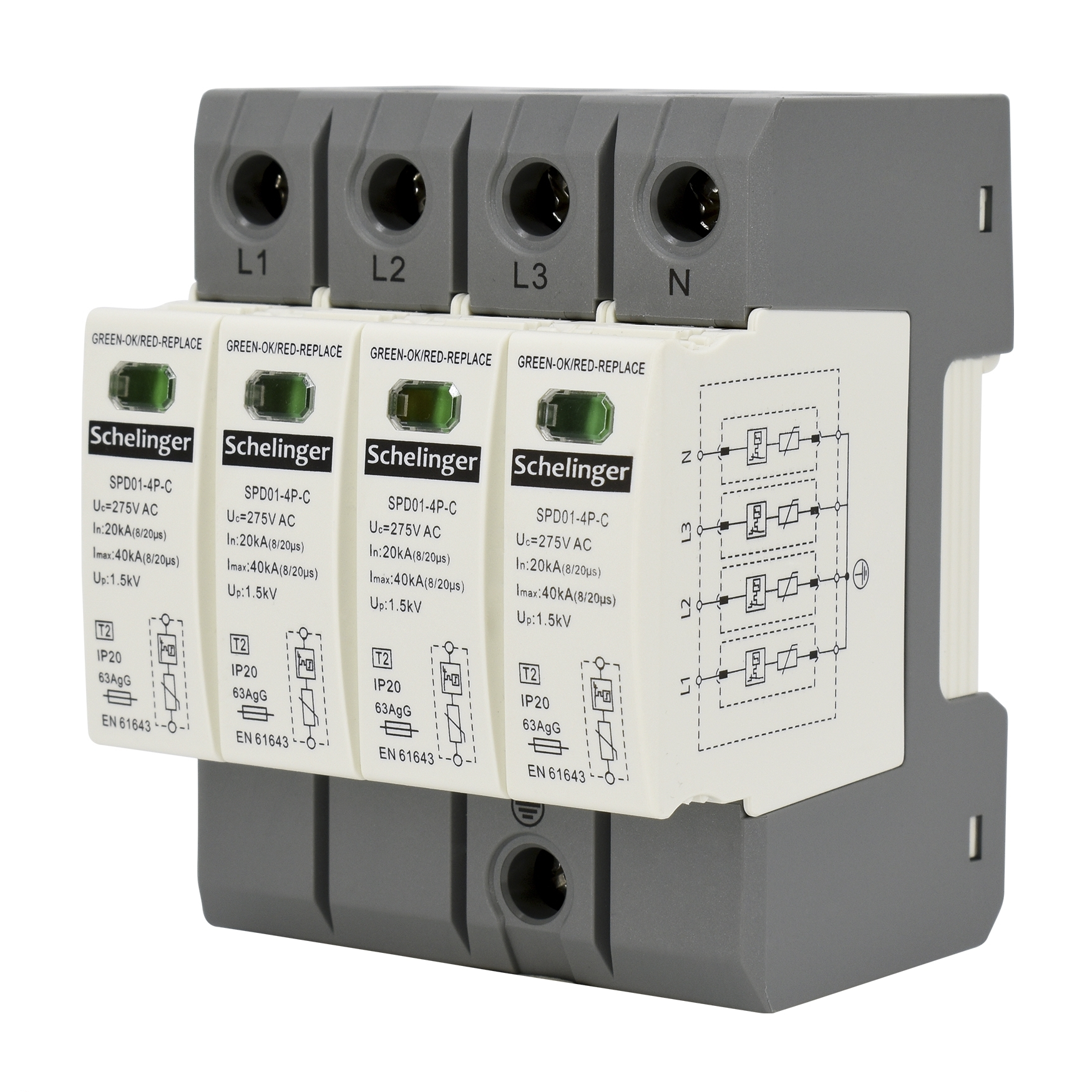

Typ T2 (C), 5 kA 1-Polig oder 4-Polig
1-Polig	Abmessungen: 18 x 68 x 90 mm (BxHxT) Farbe: dunkelgrau/hellgrau Polzahl: 1 Entladungsstrom: Imax: 40 kA Dauerbetriebsspannung: 275 V AC Spannungsschutzniveau: < 1.5 kV Stoßstrom (10/350 µs): 5 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²
4-Polig	Abmessungen: 70 x 68 x 90 mm (BxHxT) Farbe: dunkelgrau/hellgrau Polzahl: 4 Entladungsstrom: Imax: 40 kA Dauerbetriebsspannung: 275 V AC Spannungsschutzniveau: < 1.5 kV Stoßstrom (10/350 µs): 5 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²

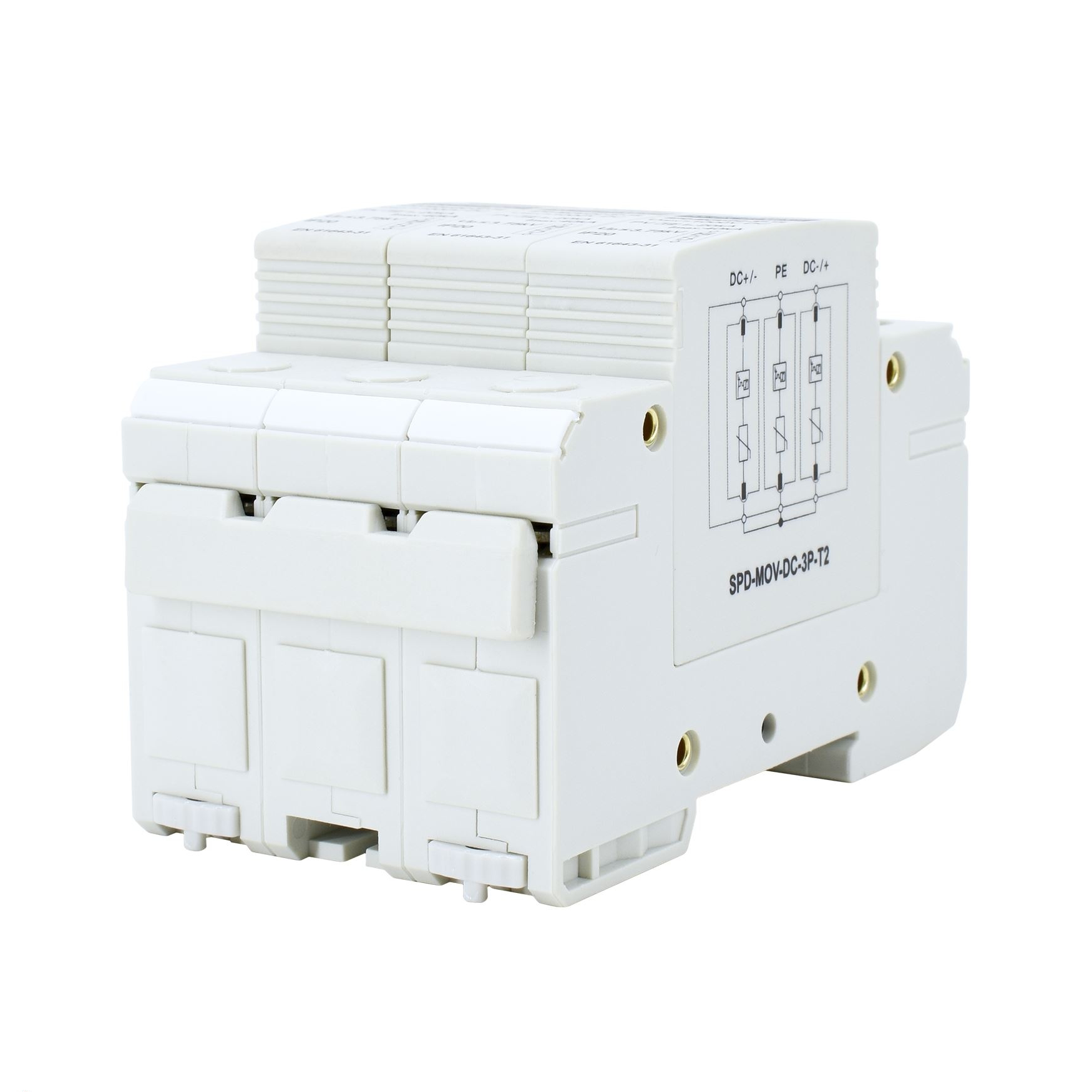

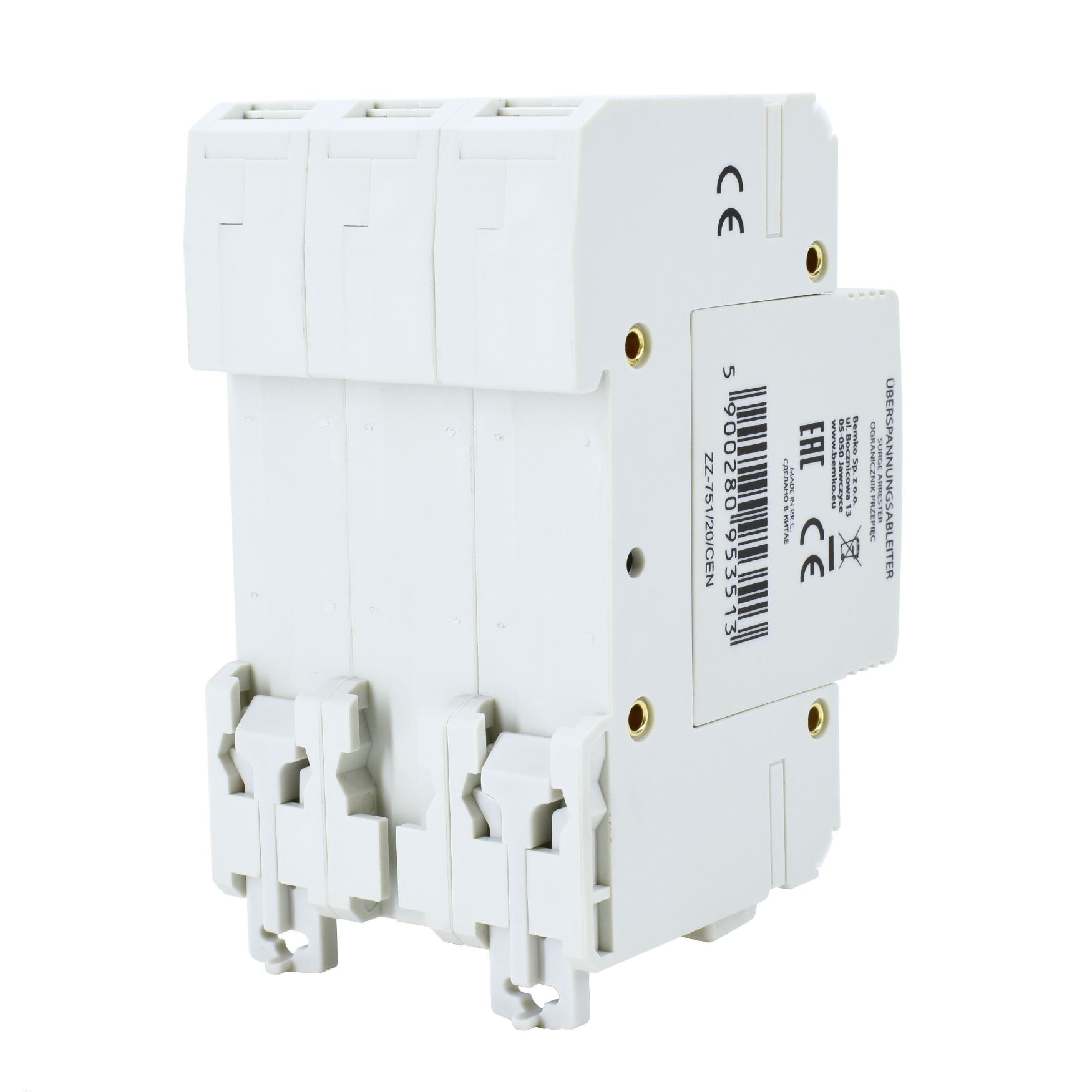

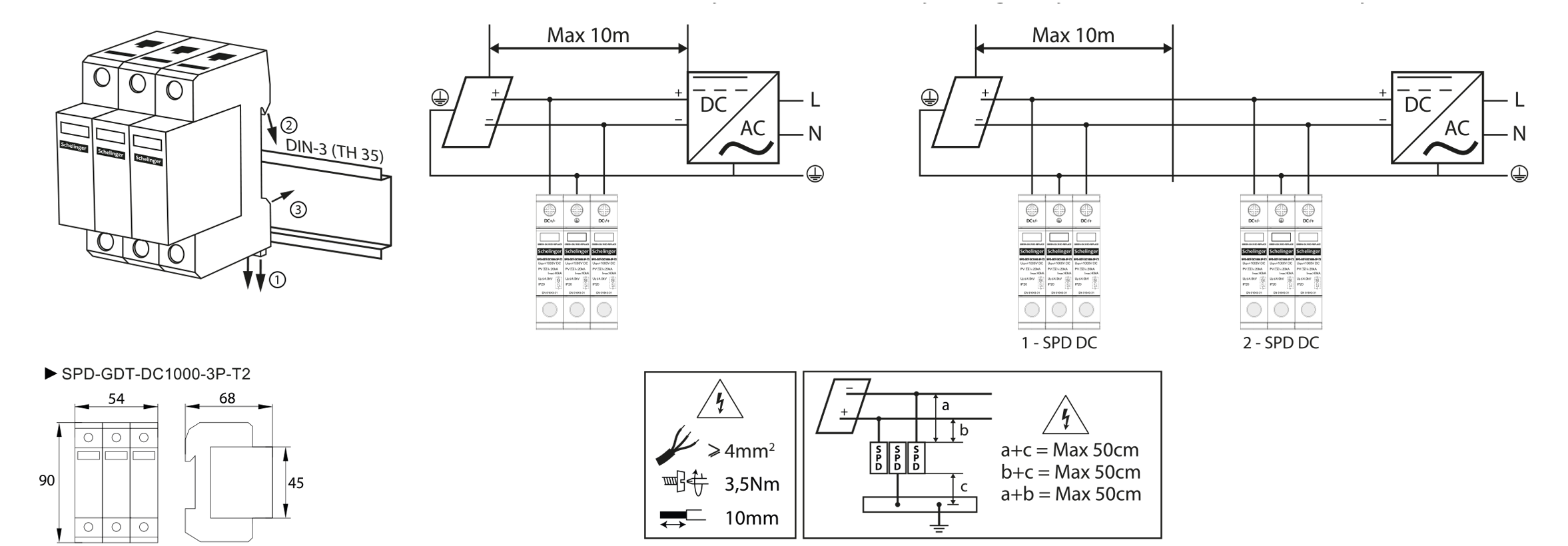

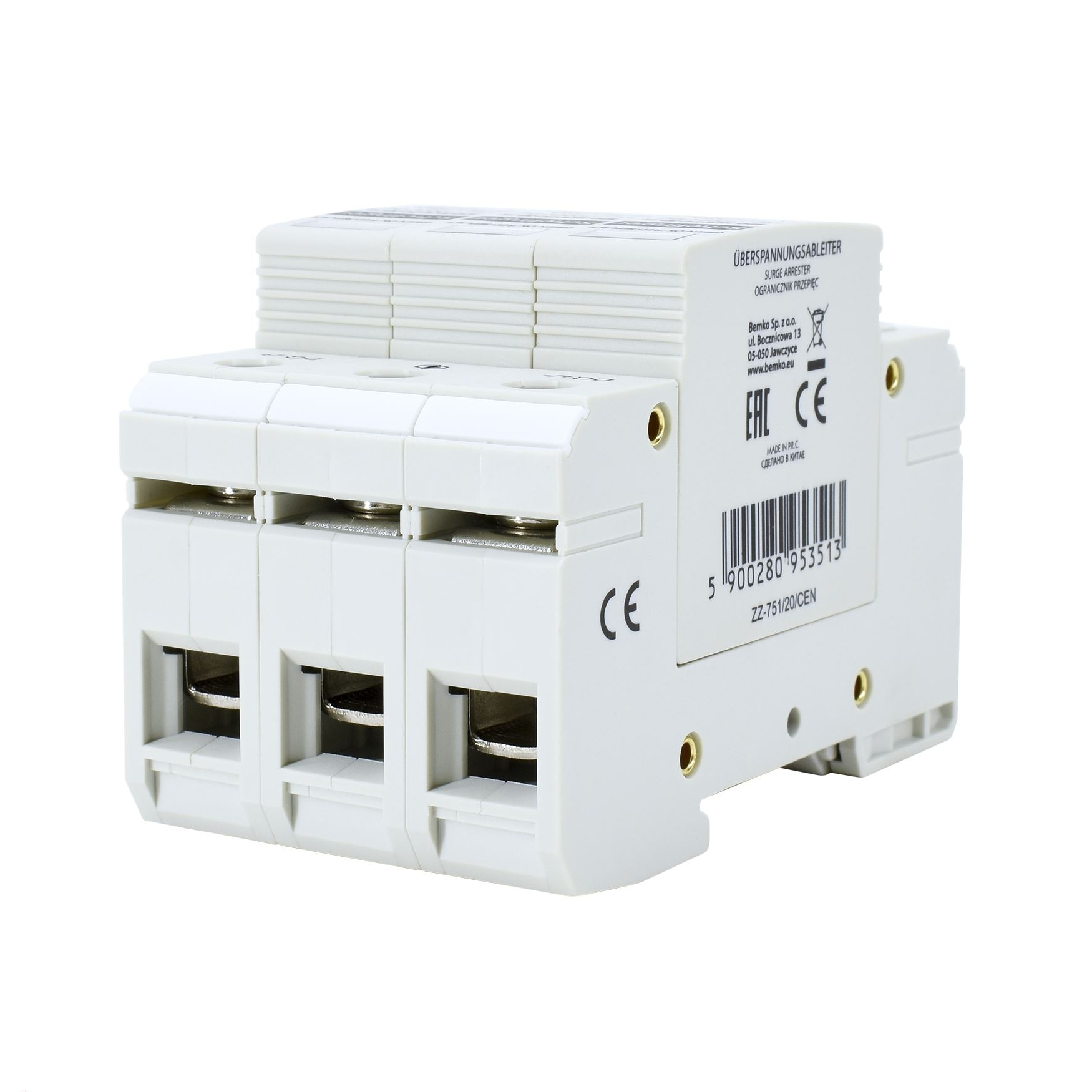

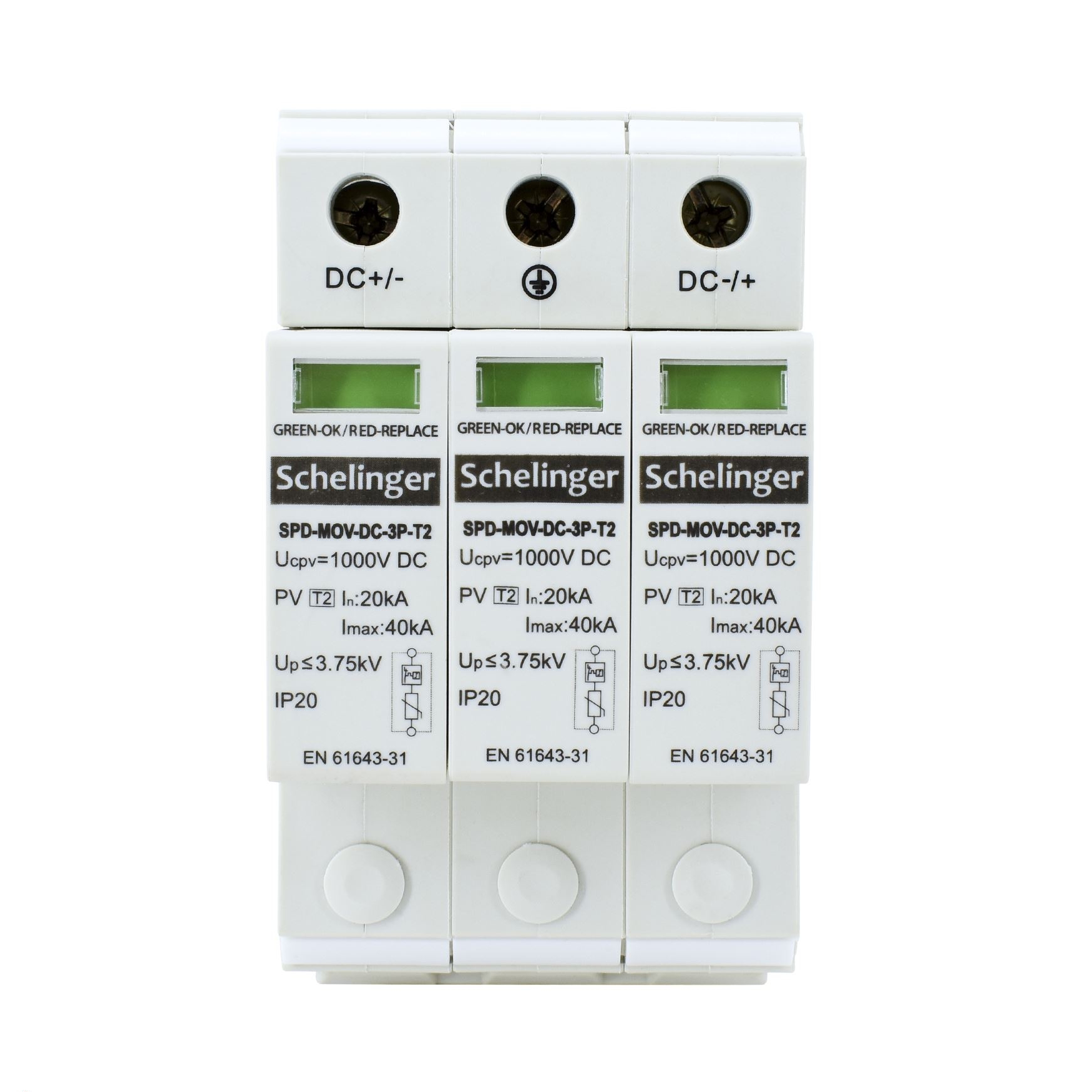

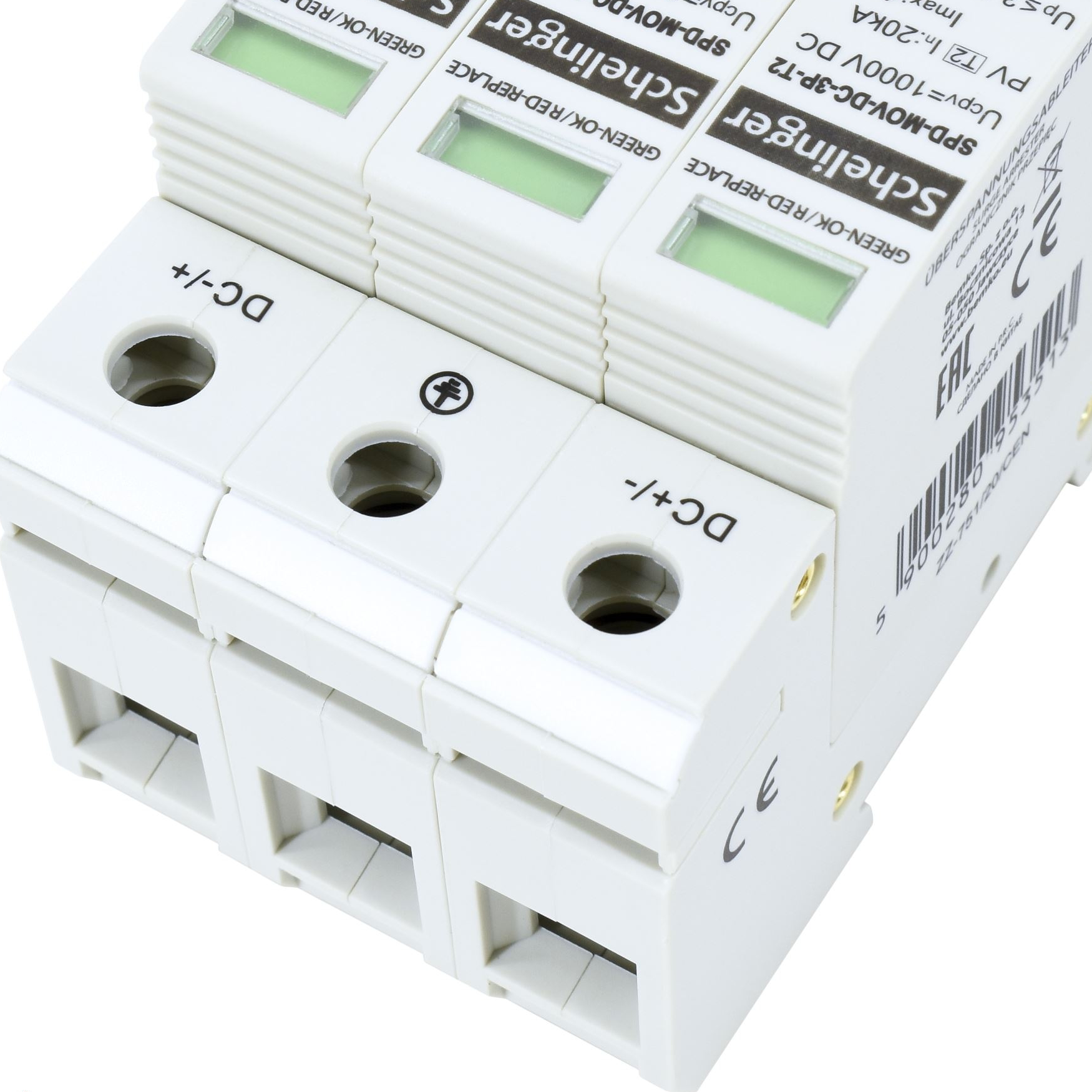

Typ T2 (C), DC 1000 V 3-Polig

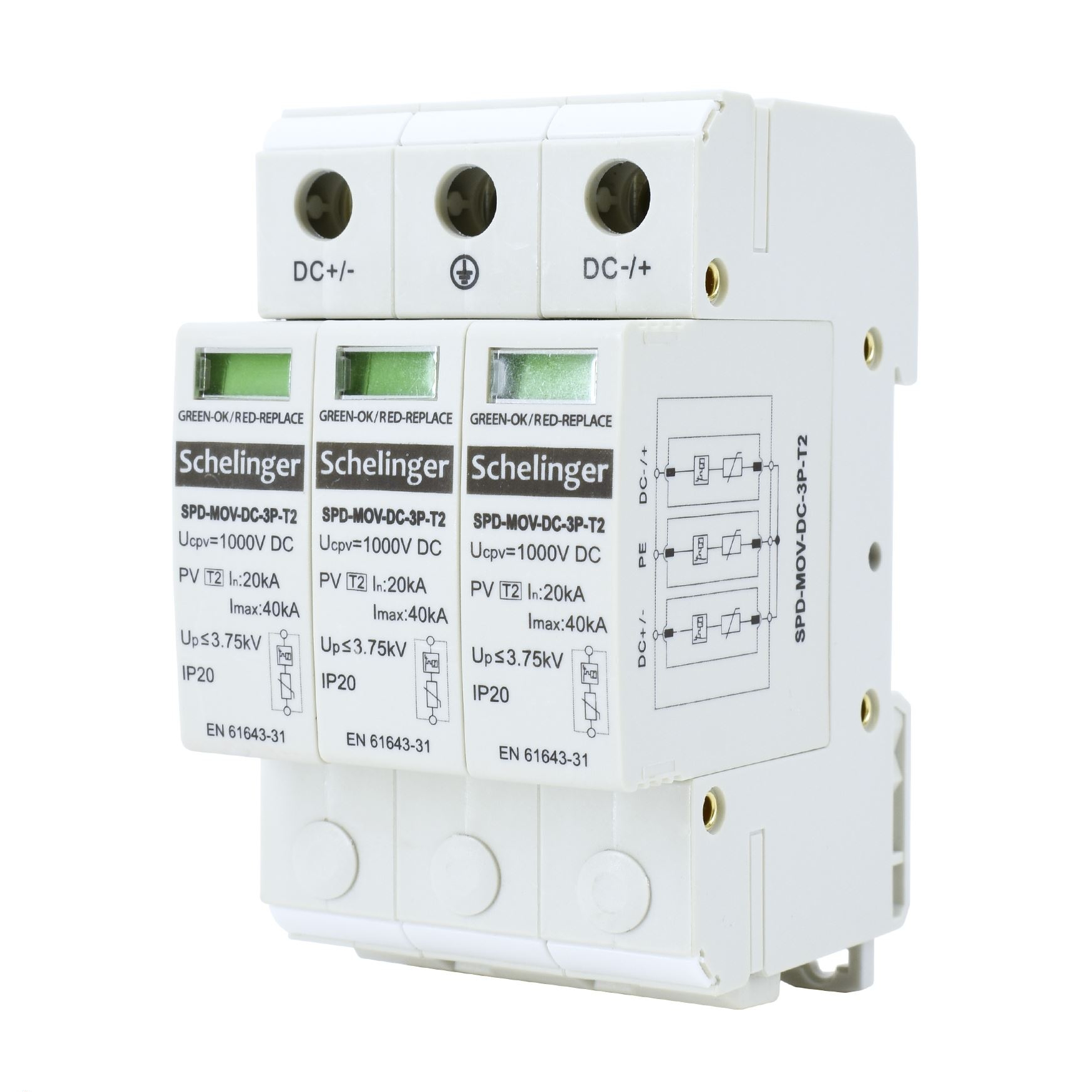

3-Polig	Abmessungen: 54 x 68 x 90 mm (BxHxT) Farbe: hellgrau Polzahl: 3 Entladungsstrom: Imax: 40 kA Nennspannung: 1000 V DC Bemessungssdifferenzstrom: 20 kA Kurzschlussnennstrom: 40 kA Klemmkapazität: max. 35 mm²

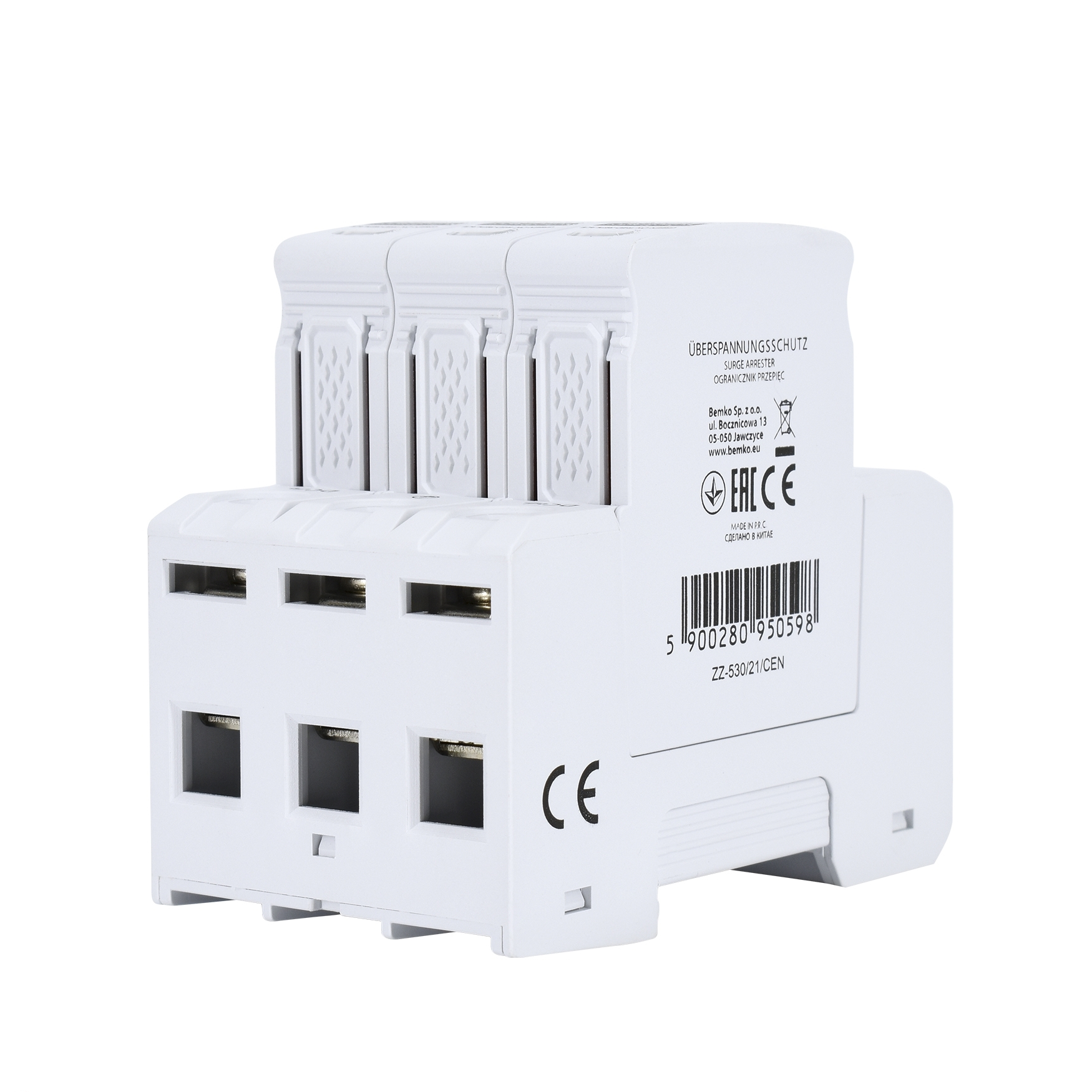

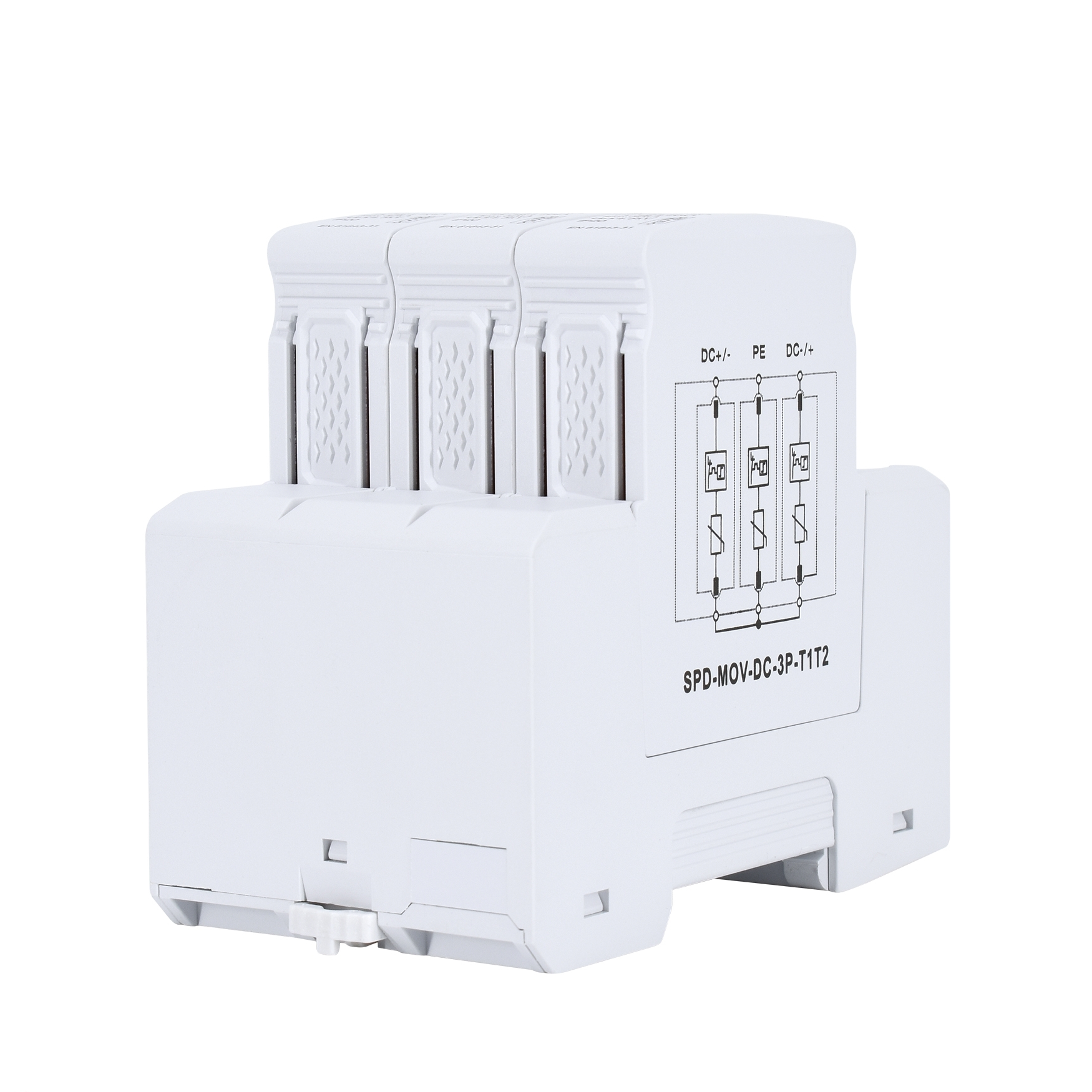

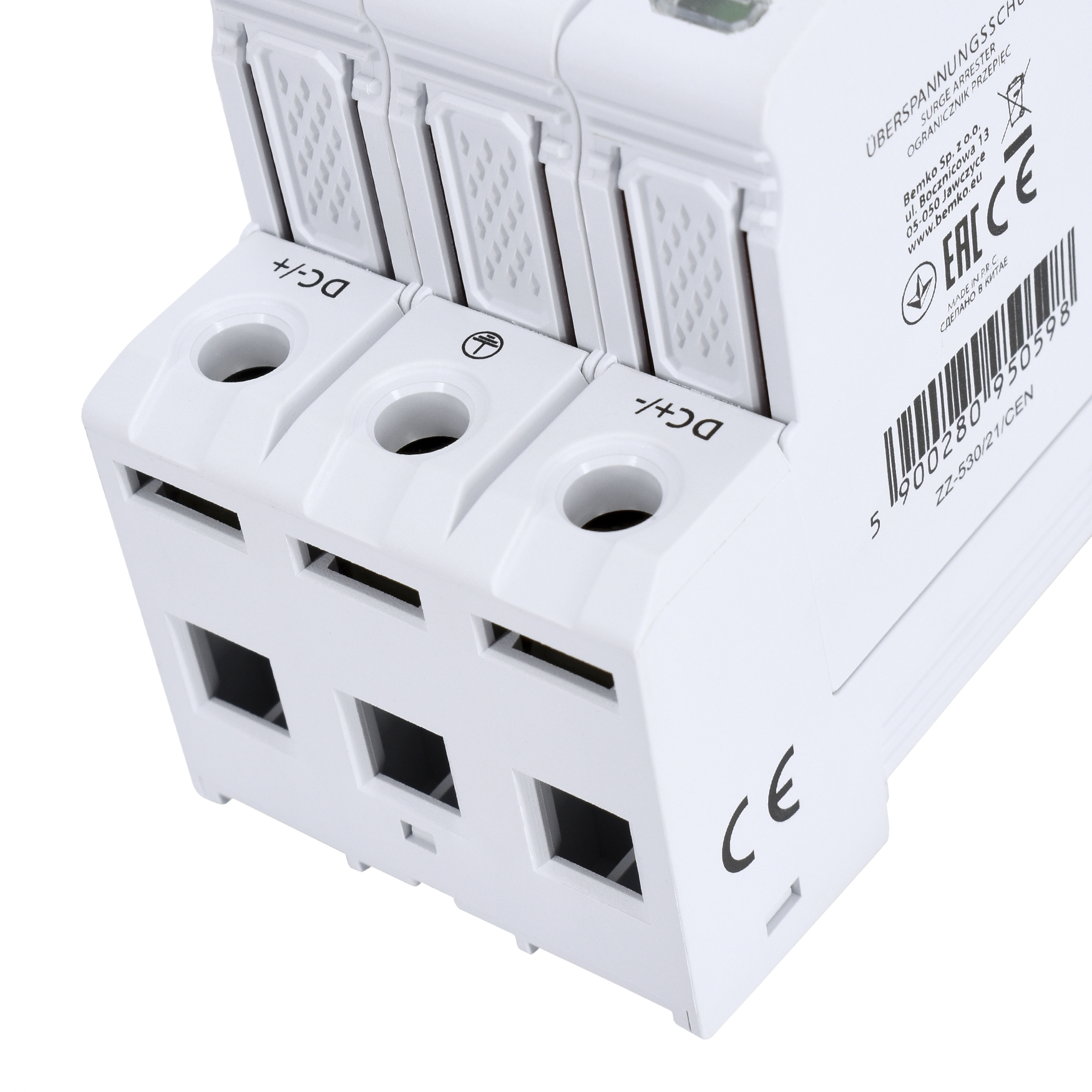

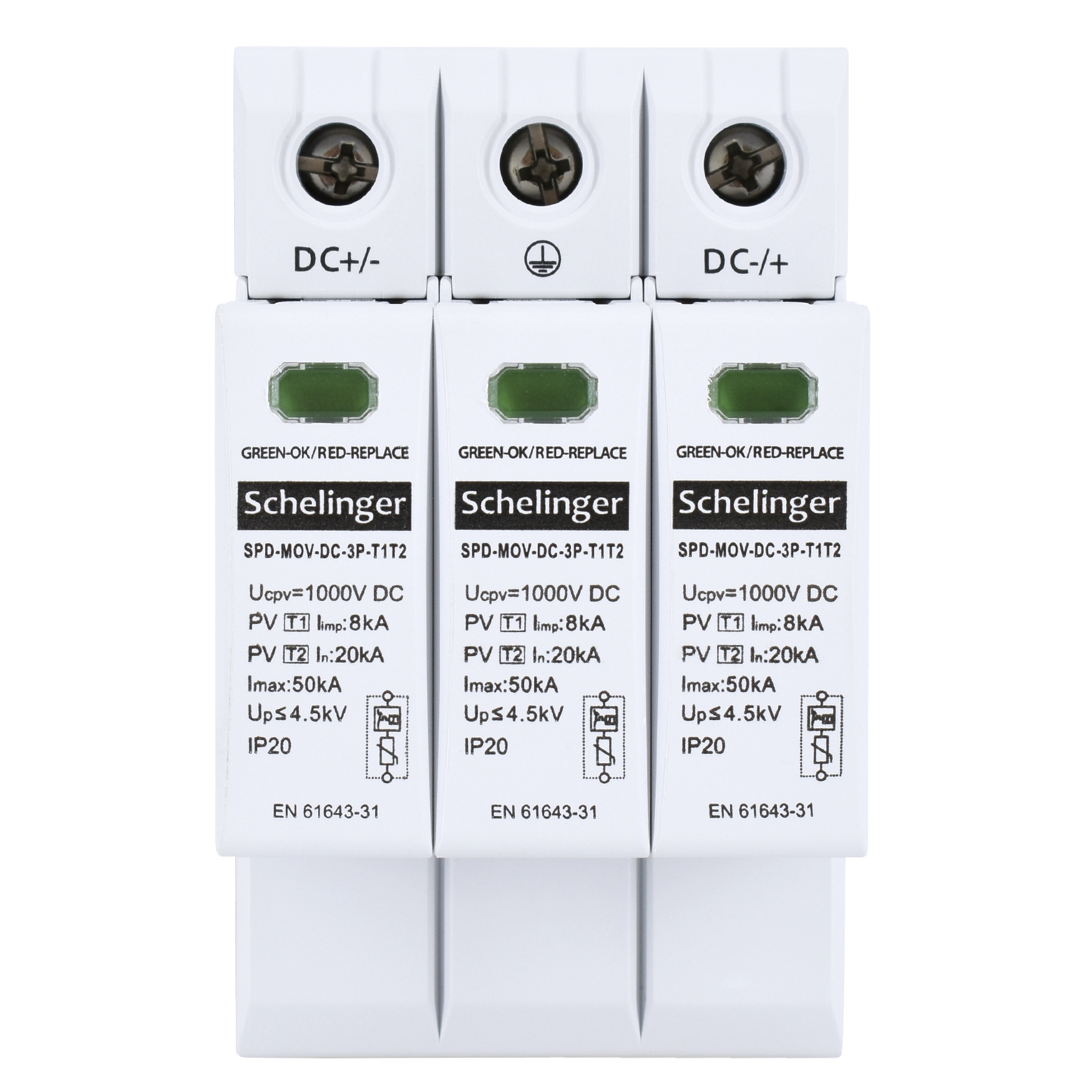

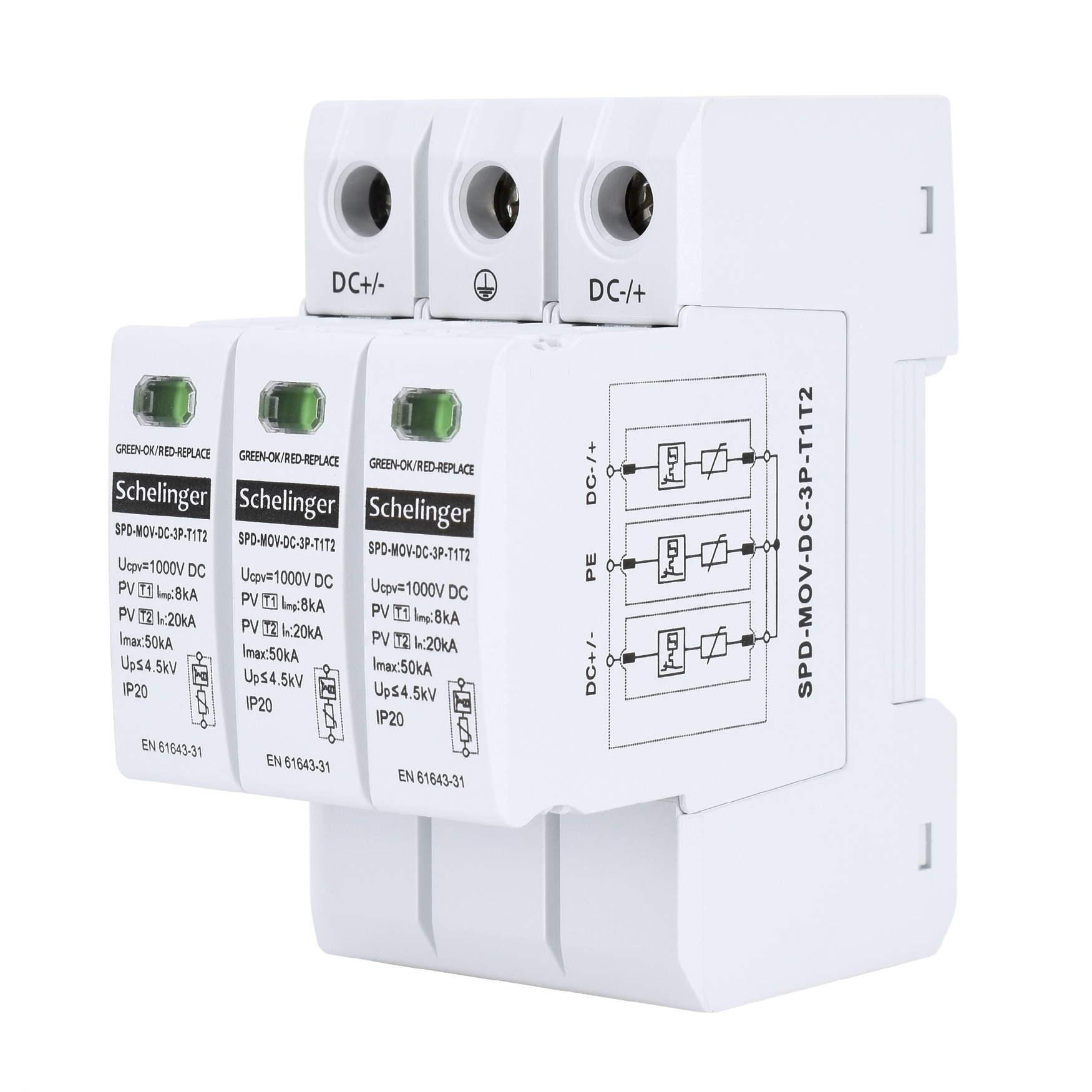

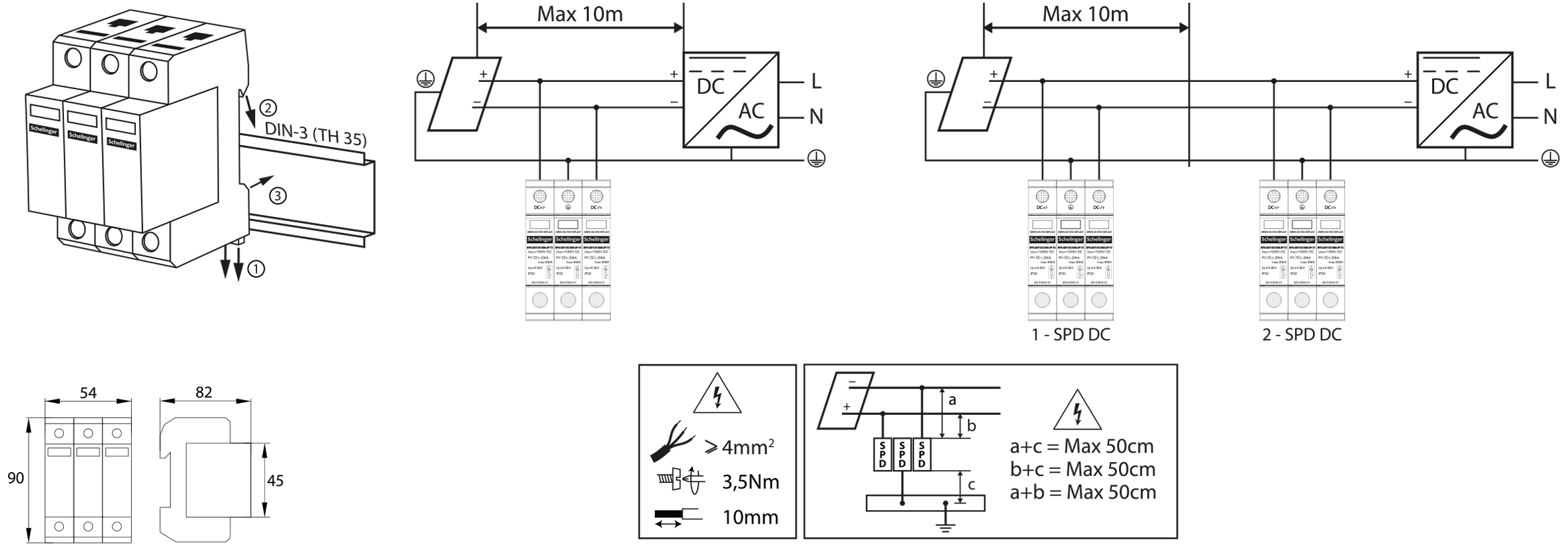

Typ T1+T2 (B+C), DC 1000 V, 8k A 3-Polig

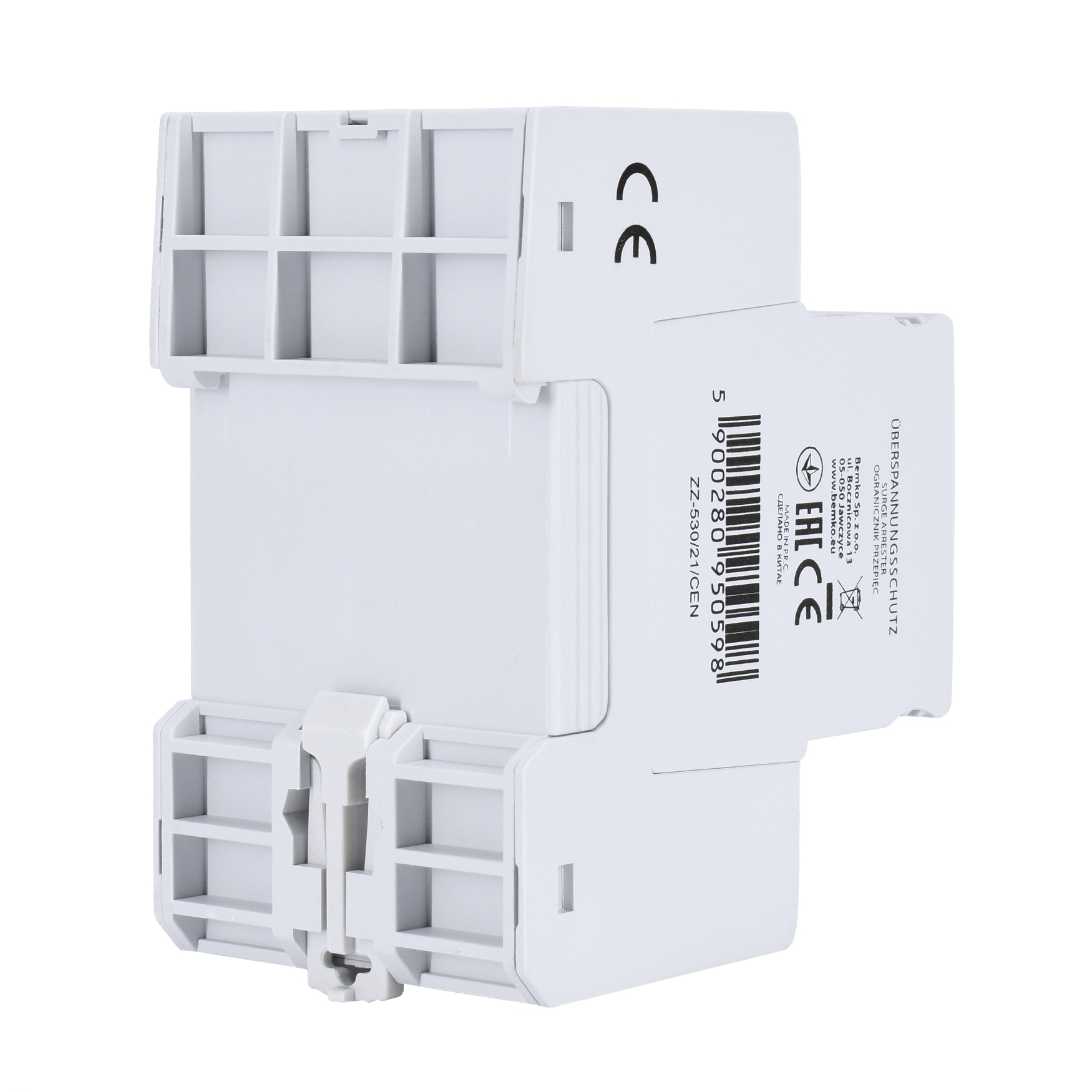

3-Polig	Abmessungen: 54 x 68 x 90 mm (BxHxT) Farbe: hellgrau Polzahl: 3 Entladungsstrom: Imax: 40 kA Nennspannung: 1000 V DC Gesamtentladestrom: 16 kA Bemessungssdifferenzstrom: 20 kA Kurzschlussnennstrom: 50 kA Nominale Kurzschlussfestigkeit: <= 4.5k V> Stoßstrom (10/350 µs): 8 kA Reaktionszeit: <= 25 ns Klemmkapazität: max. 35 mm²
